產品名稱
|
制冷量
|
產品型號
|
|

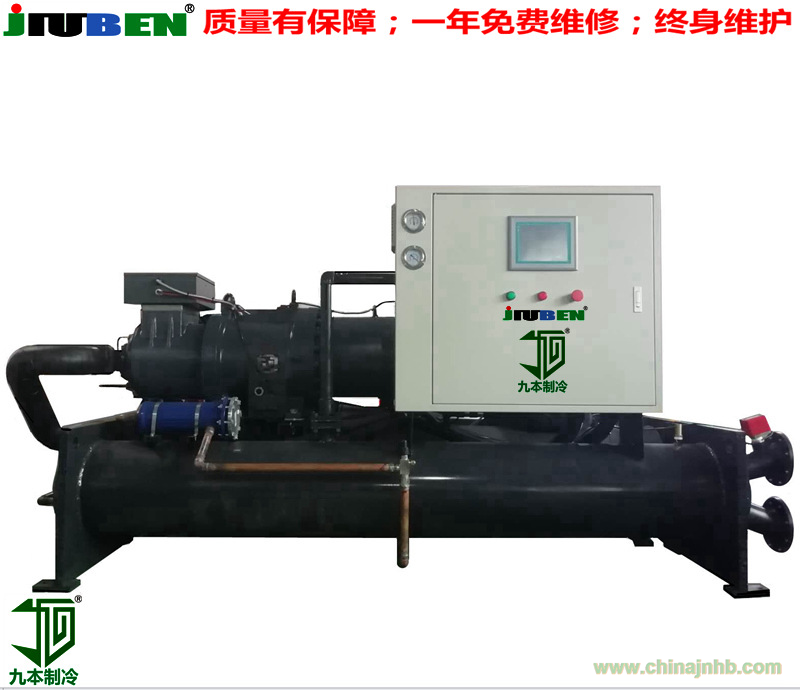

鑄造爐冷卻系統
|
132KW-1320KW
|
JBL-132WS（40HP）—JBL-1320WS（400HP）
|
九本制冷本著“以人為本、以質量為本、以服務為本”的企業宗旨真誠服務、榮幸推薦九本牌水冷螺桿式冷水機組、風冷式螺桿式冷水機組、箱型冷水機、模塊化冷水機、開放式冷水機、螺桿式冷凍機、冷油機，恒溫恒濕機，工業冷風機，柜式空調機廠家。率先通過CE認證并嚴格執行ISO9001：2008國際質量體系認證。是國內最具實力的制冷行業引領者。
鑄造爐冷卻系統詳細說明
JBL系列螺桿工業冷水機是由本澤公司在原有系列水冷螺桿機的基礎上，保留了原有機組的優勢性能，經過進一步改良研發的新一代螺桿工業冷水機組，機組有多種規格，制冷范圍從113520 Kcal/h--2838700 Kcal/h，凍水溫度范圍調節為7-20℃，可根據客戶要求訂做各種規格的特殊機組，機組廣泛應用于塑膠、電子、化工、電鍍、商場等場所。
鑄造爐冷卻系統特點
------機組采用智慧型微電腦觸摸屏＋PLC控制系統
------采用高效進口螺桿壓縮機、選用優質的蒸發器和冷凝器，采用先進加工工藝。
------具有多種機組運行安全保護措施，保證機組運行及客戶的安全
鑄造爐冷卻系統選用注意要點
1.鑄造爐冷卻系統的主要控制參數為制冷性能系數，額定制冷量，輸入功率以及制冷劑類型等。
2. 鑄造爐冷卻系統的選用應根據冷負荷及用途來考慮。對于低負荷運轉工況時間較長的制冷系統，宜選用多機頭活塞式壓縮機組或螺桿式壓縮機組，便于調節和節能。
3. 選用冷水機組時，優先考慮性能系數值較高的機組。根據資料統計，一般冷水機組全年在100% 負荷下運行時間約占總運行時間的1/4 以下。總運行時間內100%、75%、50%、25% 負荷的運行時間比例大致為2.3%、41.5%、46.1%、10.1%。因此，在選用冷水機組時應優先考慮效率曲線比較平坦的機型。同時，在設計選用時應考慮冷水機組負荷的調節范圍。多機頭螺桿式冷水機組部分負荷性能優良，可根據實際情況選用。
4. 選用冷水機組時，應注意名義工況的條件。冷水機組的實際產冷量與下列因素有關：
a. 冷水出水溫度和流量；
b. 冷卻水的進水溫度、流量以及污垢系數。
5. 選用冷水機組時，應注意該型號機組的正常工作范圍，主要是主電機的電流限值是名義工況下的軸功率的電流值。
6.在設計選用中應注意：在名義工況流量下，冷水的出口溫度不應超過15℃，風冷機組室外干球溫度不應超過43℃。若必須超過上述范圍時，應了解壓縮機的使用范圍是否允許，所配主電機的功率是否足夠。
鑄造爐冷卻系統應用范圍
飲料行業、酒店行業、牛奶行業、醫藥行業，化工行業，電鍍行業、啤酒行業、橡塑行業、包裝行業、激光行業、焊接、塑料成型、注塑、擠塑、吹瓶、熱力塑型、機械切削加工、非切削加工、鑄造、表面處理、電鍍、電泳、醫療設備、電子行業、電路板生產、電子蕊片制造、化工、造紙、制藥業、食品加工業、鋁型材、鋁合金、鋼化玻璃、鍍膜玻璃生產、超聲波清冼、首飾加工、皮革、皮草加工、油墨生產、養殖業。
我司可根據用戶的要求設計、生產非標制冷設備、超低溫型、防腐型、防爆型，恒溫型、高精度工業冷水機組。可為用戶提供從工程設計、設備生產、工程安裝、維修保養等工程。
歡迎來電來函咨詢洽談
九本公司售后服務
為創造品牌，提高企業知名度，樹立企業形象，我們本著“一切追求高質量，用戶滿意為宗旨”的精神，以“最優惠的價格、最周到的服務、最可靠的產品質量”的原則向您鄭重承諾：
1、買方使用部門可以到我司進行免費設備操作培訓；
2、使用三個月后，我司客服部會對設備的使用狀況回訪；
3、我司所售之設備，免費保修期為一年，保修期內，零配件的及維修均免費提供；但設備所有非正常損壞均不屬保修范圍，買方應支付更換零配件的費用。
4、為消費者調試產品；根據消費者要求，進行有關使用等方面的技術指導；保證維修零配件的供應； 負責產品終身維修服務；
5、免費保修期外，當設備損壞時買方需支付所更換配件費用（按材料采購成本計價）；
6、接到客戶電話及“設備故障通知書”后，通過遠程維護，如維護不了廣東范圍內24小時之內到達現場處理，廣東省以外72小時之內到達現場處理。
7、您只需拔打電話或用別的方式聯系我們，我們就會為您解決任務技術問題。我們將24小時為您提供最優質的服務！
鑄造爐冷卻系統參數一（單機頭）
|
項目lten
|
型號Model
|
JBL -132W
|
JBL -165W
|
JBL -198W
|
JBL -231W
|
JBL -264W
|
JBL -297W
|
JBL -330W
|
JBL-636W
|
|
名義制冷量
Cooling Capacity
|
Kca/h
|
113520
|
141900
|
170280
|
198660
|
227040
|
255420
|
283800
|
312180
|
|
KW
|
132
|
165
|
198
|
231
|
264
|
297
|
330
|
363
|
|
HP
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
110
|
|
輸入功率
Input Power
|
KW
|
30
|
37.5
|
45
|
52.5
|
60
|
67.5
|
75
|
82.5
|
|
機器運行電流
MachineRunningCurrent
|
A
|
62.9
|
79.3
|
94
|
110
|
126
|
141.5
|
157
|
173
|
|
能量控制
Capacity Control
|
100—75—50—25%
|
|
電源
Powersupply
|
3Φ—50Hz—380V
|
|
制冷劑
Refrigerant
|
名稱
|
R22
|
|
壓縮機
Compress
|
類型
|
半封閉螺桿式ScrewSemi-hermetic
|
|
功率
|
KW
|
30×1
|
37.5×1
|
45×1
|
52.5×1
|
60×1
|
67.5×1
|
75×1
|
82.5×1
|
|
蒸發器
Chiller
|
類型
|
殼管式ShellandTube
|
|
凍水流量
|
m3/h
|
24
|
30
|
36
|
42
|
48
|
54
|
60
|
66
|
|
進出水管
|
ND
|
65
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
|
冷凝器
Condenser
|
類型
|
殼管式ShellandTube
|
|
冷卻流
|
m3/h
|
28
|
36
|
43
|
50
|
57
|
64
|
71
|
79
|
|
進出水管
|
nd
|
65
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
|
保護裝置
SafetyDevice
|
高低壓開關保護，過載保護裝置，線圈過熱保護器，低溫保護開關，逆相缺相保護器，水流保護
|
|
外形尺寸
Size
|
長
|
mm
|
1900
|
1900
|
2300
|
2300
|
2600
|
2600
|
3100
|
3100
|
|
寬
|
mm
|
600
|
600
|
600
|
600
|
650
|
650
|
650
|
650
|
|
高
|
mm
|
1500
|
1500
|
1550
|
1550
|
1600
|
1600
|
1700
|
1700
|
|
機組重量
NetWeight
|
Kg
|
880
|
920
|
1070
|
1110
|
1180
|
1210
|
1260
|
1300
|
|
運行重量
OperatingWeight
|
Kg
|
935
|
1012
|
1177
|
1221
|
1298
|
1331
|
1386
|
1430
|
鑄造爐冷卻系統參數二（單機頭）
|
項目lten
|
型號Model
|
JBL -396W
|
JBL -429W
|
JBL -462W
|
JBL -495W
|
JBL -528W
|
JBL -594W
|
JBL -660W
|
|
名義制冷量
Cooling Capacity
|
Kca/h
|
340560
|
368940
|
397320
|
425700
|
454080
|
510840
|
567600
|
|
KW
|
396
|
429
|
462
|
495
|
528
|
594
|
660
|
|
HP
|
120
|
130
|
140
|
150
|
160
|
180
|
200
|
|
輸入功率
Input Power
|
KW
|
90
|
97.5
|
105
|
112
|
120
|
135
|
150
|
|
機器運行電流
MachineRunningCurrent
|
A
|
189
|
204
|
220
|
236
|
252
|
283
|
315
|
|
能量控制
Capacity Control
|
100—75—50—25%
|
|
電源
Powersupply
|
3Φ—50Hz—380V
|
|
制冷劑
Refrigerant
|
名稱
|
R22
|
|
壓縮機
Compress
|
類型
|
半封閉螺桿式ScrewSemi-hermetic
|
|
功率
|
KW
|
90×1
|
97.5×1
|
105×1
|
112×1
|
120×1
|
135×1
|
150×1
|
|
蒸發器
Chiller
|
類型
|
殼管式ShellandTube
|
|
凍水流量
|
m3/h
|
72
|
78
|
84
|
90
|
96
|
108
|
120
|
|
進出水管
|
ND
|
100
|
100
|
125
|
125
|
125
|
125
|
125
|
|
冷凝器
Condenser
|
類型
|
殼管式ShellandTube
|
|
冷卻流
|
m3/h
|
86
|
93
|
100
|
108
|
115
|
129
|
144
|
|
進出水管
|
nd
|
100
|
100
|
100
|
125
|
125
|
125
|
125
|
|
保護裝置
SafetyDevice
|
高低壓開關保護，過載保護裝置，線圈過熱保護器，低溫保護開關，逆相缺相保護器，水流保護
|
|
外形尺寸
Size
|
長
|
mm
|
3300
|
3300
|
3500
|
3500
|
3800
|
3900
|
4200
|
|
寬
|
mm
|
700
|
700
|
700
|
750
|
1000
|
1000
|
1250
|
|
高
|
mm
|
1750
|
1750
|
1800
|
1800
|
1450
|
1450
|
1500
|
|
機組重量
NetWeight
|
Kg
|
1340
|
1390
|
1430
|
1480
|
1550
|
1630
|
1720
|
|
運行重量OperatingWeight
|
Kg
|
1474
|
1529
|
1573
|
1628
|
1705
|
1790
|
1892
|
鑄造爐冷卻系統參數三（雙機頭）
|
項目lten
|
型號Model
|
JBL-528W
|
JBL -594W
|
JBL -660W
|
JBL -726W
|
JBL -792W
|
JBL -990W
|
JBL-1188W
|
JBL-132W
|
|
名義制冷量
Cooling Capacity
|
Kca/h
|
454080
|
510840
|
567600
|
624360
|
681120
|
851400
|
1021680
|
1135200
|
|
KW
|
528
|
594
|
660
|
726
|
792
|
990
|
1188
|
1320
|
|
HP
|
160
|
180
|
200
|
220
|
240
|
300
|
360
|
400
|
|
輸入功率
Input Power
|
KW
|
120
|
135
|
150
|
165
|
180
|
225
|
270
|
300
|
|
機器運行電流
MachineRunningCurrent
|
A
|
252
|
283
|
315
|
346
|
378
|
472
|
567
|
630
|
|
能量控制Capacity Control
|
100—75—50—25%
|
|
電源
Powersupply
|
3Φ—50Hz—380V
|
|
制冷劑
Refrigerant
|
名稱
|
R22
|
|
壓縮機
Compress
|
類型
|
半封閉螺桿式ScrewSemi-hermetic
|
|
功率
|
KW
|
60×2
|
67.5×2
|
75×2
|
82.5×2
|
90×2
|
112.5×2
|
135×2
|
150×2
|
|
蒸發器
Chiller
|
類型
|
殼管式ShellandTube
|
|
凍水流量
|
m3/h
|
24
|
30
|
36
|
42
|
48
|
54
|
60
|
66
|
|
進出水管
|
ND
|
65
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
|
冷凝器
Condenser
|
類型
|
殼管式ShellandTube
|
|
冷卻流
|
m3/h
|
28
|
36
|
43
|
50
|
57
|
64
|
71
|
79
|
|
進出水管
|
nd
|
65
|
80
|
80
|
80
|
80
|
100
|
100
|
100
|
|
保護裝置
SafetyDevice
|
高低壓開關保護，過載保護裝置，線圈過熱保護器，低溫保護開關，逆相缺相保護器，水流保護
|
|
外形尺寸
Size
|
長
|
mm
|
1900
|
1900
|
2300
|
2300
|
2600
|
2600
|
3100
|
3100
|
|
寬
|
mm
|
600
|
600
|
600
|
600
|
650
|
650
|
650
|
650
|
|
高
|
mm
|
1500
|
1500
|
1550
|
1550
|
1600
|
1600
|
1700
|
1700
|
|
機組重量
NetWeight
|
Kg
|
880
|
920
|
1070
|
1110
|
1180
|
1210
|
1260
|
1300
|
|
運行重量OperatingWeight
|
|
935
|
1012
|
1177
|
1221
|
1298
|
1331
|
1386
|
1430
|
說明：1.名義制冷量工況：蒸發器進／出水溫12℃／7℃；冷凝器進出水溫度30℃／35℃。
2.凍水出水溫度調節范圍：7—15℃，超出范圍請注明。
3.冷卻水進水溫度范圍15—30℃。
4.機器型號規格如有變動，恕不另行通知。
