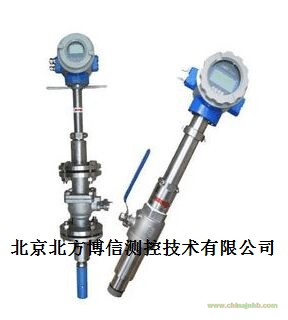

一、插入式電磁流量計概述：
插入式電磁流量計用來測量管道內各種導電液體的體積流量。插入式電磁流量計與管道通過安裝底座、球閥和壓緊螺母、定位螺釘連接。傳感器測量分測量管型和平面電極型兩種結構型式。測量管型傳感器適于測量清潔介質；平面電極型適于測量介質中含有其它雜質的液體流量測量。
插入式電磁流量計可廣泛用來測量自來水、鋼鐵、石油、化工、電力、工業、水利、水政水資源等部門的導電流體的流量，亦可測量酸、堿、鹽等腐蝕性導電液體。
二 、插入式電磁流量計特點：
· 測量可靠、抗干擾能力強
· 體積小、重量輕、安裝方便、維護量小
· 耐腐蝕全不銹鋼材質、ABS全模具生產探頭
· 結構簡單、牢固、無活動部件、使用壽命長
· 數字通訊輸出：RS485、RS232、HART、Modbus
· 能夠在不斷流的情況下進行安裝、拆卸，為用戶的檢修帶來了方便
· 流量計不僅有4-20mA電流信號輸出，同時還有1-2000HZ頻率輸出
· 較一般電磁流量計的制造成本和安裝費用低，特別適合大中口徑管道流量測量
· 測量范圍大，測量不受溫度、密度、壓力、粘度、導電率等變化的影響，壓力損失為零
· 采用先進的加工工藝，固態封裝、耐震動、壽命長等特點，使儀表具有良好的測量精度和穩定性
三、插入式電磁流量計主要技術性能指標：
· 介質溫度：0-80℃
· 耗電功率：＜20VA
· 測量精度：0.5-1.0級
· 工作壓力：＜1.6MPa
· 連接方式：法蘭連接、螺紋連接
· 流速測量范圍：（0.05-10）m/s
· 測量管道直徑：DN（32-6000）mm
四、 插入式電磁流量計安裝：
（1）、傳感器安裝上游直管段不低于5D（D表示管徑），下游直管段不低于2D
· 安裝方式如下：
1、垂直安裝（見圖1），傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。
2、傾斜安裝（見圖2），其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
· 傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上（即1/2倍的管徑）；二是插入到管道內壁為管道的1/4處。
· 傳感器的安裝
1、清理被測管安裝底座的焊渣和毛刺。
2、關掉上游流量控制閥門或采用低壓供水。
3、將DN50球閥安裝到安裝底座上，注意球閥的長空腔向上，檢查球閥是否能全開、全關，將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上，松開定位螺母，將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
