產品概述：

 產品概述

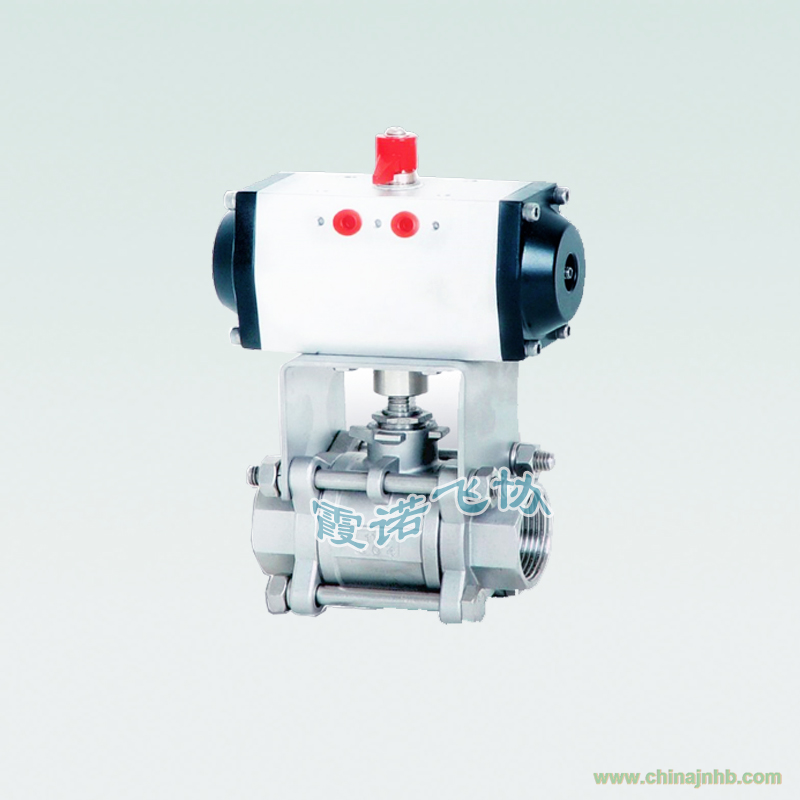

開關型它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。調節型采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。特別適合于介質是粘稠、含顆粒、纖維性質的場合。
 閥體
公稱通徑：15~200mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：法蘭式按JB78-59、JB79-59、HG20592-97
材    料： HT200，WCB ，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，襯四氟乙烯，
CF8（304），CF8M（316） ，CF3M（316L）
溫度范圍：常溫-20℃~+180℃、中溫-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉編織填料，柔性石墨。
閥內組件
閥芯型式：O型閥芯
 流量特性：快開特性
材    料：ICr18Ni9Ti，0Cr18Ni12Mo2Ti
可 調 比：350：1
閥座材料：聚四氟乙烯（PTFE），特制PPL，金屬閥座

執行機構
氣缸工作壓力：0.4~0.7Mpa
 氣缸開關時間：雙作用式1~5秒
氣缸空氣耗量：1~131L
 電磁閥電源：220VAC，24VDC
氣缸形式：單缸式或雙缸式

運行參數：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580
動作范圍	0－90
允許壓差ΔP	小于公稱壓力（1.6MPa）
泄漏量Q	按API598標準測試   無泄漏
基本誤差	2%      帶定位器
回差	2%      帶定位器
死區	0.6%     帶定位器

使用范圍：

可廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控
