產品概述：
產品概述

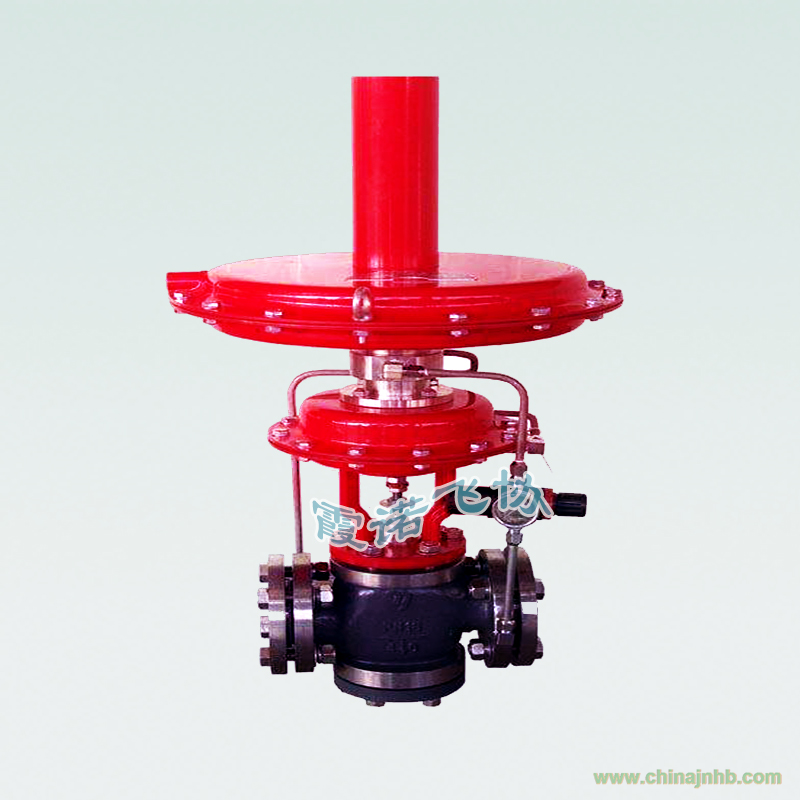

氮封調壓閥無需外加能源，利用被調介質自身能量為動力源。自動控制介質流量，使閥后壓力保持恒定的穩定裝置。控制精度高，可比一般ZZY型直接操作型調壓閥高一倍左右。調節壓差比大（如閥前0.8MPa、閥后0.001MPa）特別適合微壓氣體控制。壓力設定在指揮器上實現，因而方便、快捷、省力省時可在運行狀態下連續設定。
主要零件材料
閥體、閥蓋：HT200、ZG230～450、ZG1Cr18Ni9TI
閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊
填料：聚四氟乙烯 推桿、襯套：2Cr13
1、主閥 2、主閥閥芯 3、主閥執行機 4、節流閥 5、減壓閥 6、指揮器閥芯 7、檢測機構 8、預設彈簧 9、指揮器
運行參數：
|
公稱通徑 DN(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
閥座直徑 (mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
額定流量系數 KV
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
壓力調節范圍 Kpa
|
0.5~7 5~20 15~50 30~150
|
|
公稱壓力 PN(MPa)
|
1.0 1.6
|
|
被調介質溫度( ℃ )
|
-20~90
|
|
流量特性
|
快開
|
|
調節精度 (%)
|
≤ 3
|
|
執行機構薄膜有效面積 (cm 2 ）
|
200
|
280
|
400
|
|
允許泄漏量
|
符合 ANSIB16.104-1976 IV 級
|
使用范圍：
廣泛應用于連續送氣的天然氣采輸，城市煤氣以及冶金、石油、化工等生產部門。
