產品概述：
產品概述

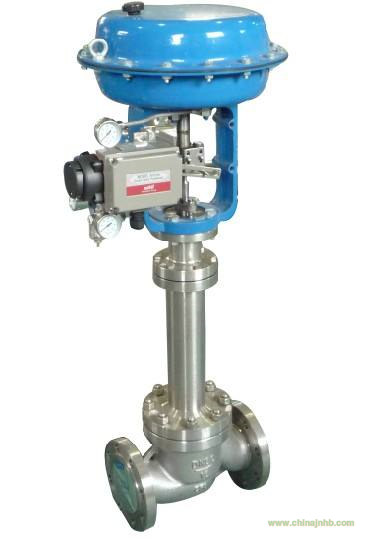

氣動薄膜低溫調節閥是一種在低溫,深冷場合使用的調節閥.采用長頸閥蓋保溫,配用多彈簧執行機構。具有結構緊湊、重量輕、穩定性好等優點.閥體采用精密鑄,材料為鋁合金,具有良好的耐低溫性.玻紋管密封保證了調節閥在低溫場合不外漏。
本系列產品有連接板安裝型和浮動套安裝型兩種。產品公稱壓力等級為PN6；閥體口徑范圍DN20~100。適用流體溫由-200℃~-250℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
1、流路簡單，阻力小，閥體容量大雙導向，閥工作穩定性好；
2、可調范圍大，固有可調比50 ；
3、波紋管密封對移動的閥桿形成完全的密封，堵絕流體外漏；
主要零件材料
· 閥 體：LF4、LF2、LF3、LCB、WCB、SS316、SS304、SS316L、WC1、WC2
· 閥 桿：1Cr18Ni9、2Cr13、304、316、316L
· 閥 蓋：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
· 波紋管：1Cr18Ni9、316、304、316L
· 閥芯、閥座：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
· 墊 片：紫銅、1Cr18Ni9、316
運行參數：
|
公稱通徑DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑dn（mm）
|
10
|
12
|
15
|
20
|
|
額定流量系數KV
|
直 線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
|
額定行程
|
16
|
25
|
40
|
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
|
固有流量特性
|
直線、等百分比
|
|
公稱壓力PN（MPa）
|
0.6
|
|
固有可調比（R）
|
50
|
|
工作溫度t（℃）
|
D0：-60~-100， D1：-100~-200， D2：-200~-250
|
|
信號范圍PN(KPa)
|
20~100，40~200，20~60，60~100，80~240
|
|
允許壓差（MPa）
|
不帶定位器
|
0.6
|
0.47
|
0.30
|
0.27
|
0.18
|
0.11
|
|
帶定位器
|
0.6
|
0.41
|
0.26
|
|
允許泄漏量
|
IV級 VI級
|
|
氣源壓力Ps(MPa)
|
0.14~0.4
|
使用范圍：
廣泛應用于冶金,空分,制氧,石油,化工等低溫,深冷場合.特別適用于精確控制低溫氣體、液體(如液氧,液氬等)的工藝參數如壓力、流量、溫度、液位保持在給定值。
