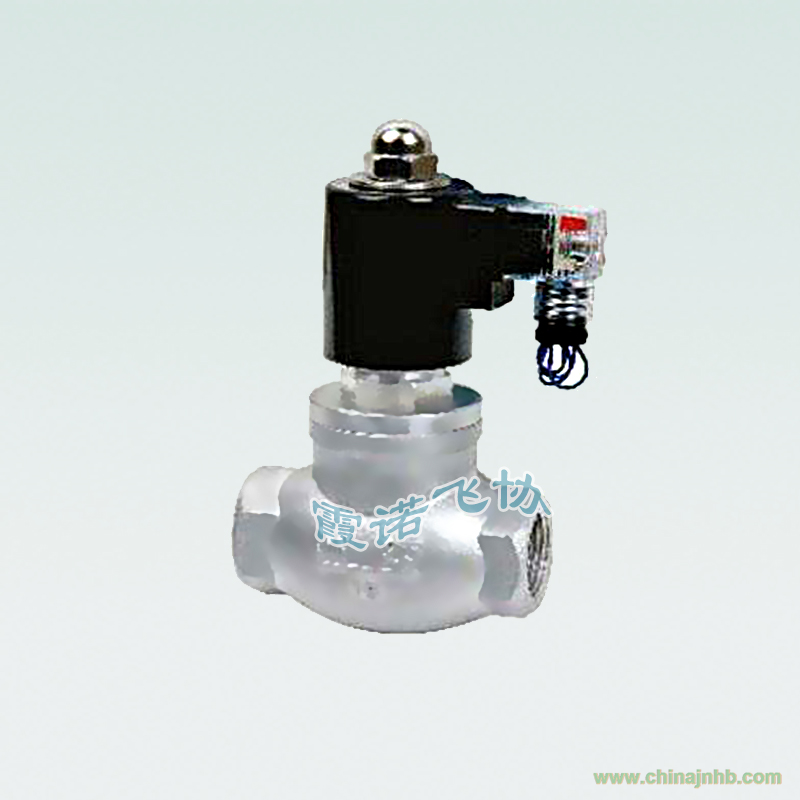

產品概述：
特殊功能選項
－K 常開式，斷電時閥呈開啟狀態
－S手輪開關，人工開、關電磁閥
－X信號反饋，遠程返回閥位狀態
－N止回功能，防止流體倒流
主要技術參數
原理結構：分步直動活塞型
環境溫度：-20℃--50℃（特制-40℃--80℃）；
控制方式：常閉式、常開式（型號規格后帶-K）
工作壓力：-1～0bar，0～16bar;
標準電壓：AC220V、DC24V (其它可特制)
流體范圍：水、氣、油、蒸汽、真空、腐蝕性或超凈流體等
流體溫度：≤220℃
密封材料：PTFE、NBR、FKM（特制：紫銅）
閥體材質：黃銅、碳鋼、不銹鋼
電氣連接：引線式、接線盒（3個接線端子）
防護等級：普通型IP54 、防爆型IP65
特殊功能：E—防爆，N-止回，X-信號反饋，K-常開，T-定時，S-手動；
備注：流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），且無凝固或結晶現象；
運行參數：
公稱通徑
（DN）
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
153
|
92
|
1/2
|
175
|
130
|
95
|
65
|
46
|
14
|
2
|
4 -Φ14
|
|
20
|
153
|
92
|
3/4
|
180
|
150
|
105
|
75
|
56
|
16
|
2
|
4 -Φ14
|
|
25
|
153
|
110
|
1
|
195
|
160
|
115
|
85
|
65
|
16
|
3
|
4 -Φ14
|
|
32
|
176
|
120
|
11/4
|
205
|
180
|
140
|
100
|
76
|
18
|
3
|
4 -Φ18
|
|
40
|
176
|
140
|
11/2
|
220
|
200
|
150
|
110
|
84
|
18
|
3
|
4 -Φ18
|
|
50
|
192
|
162
|
2
|
235
|
230
|
165
|
125
|
99
|
20
|
3
|
4 - Φ18
|
|
65
|
|
|
|
250
|
290
|
185
|
145
|
118
|
20
|
3
|
4 -Φ18
|
|
80
|
|
|
|
260
|
310
|
200
|
160
|
132
|
20
|
3
|
8 -Φ18
|
|
100
|
|
|
|
290
|
350
|
220
|
180
|
156
|
22
|
3
|
8 -Φ18
|
|
125
|
|
|
|
365
|
400
|
250
|
210
|
184
|
22
|
3
|
8 -Φ18
|
|
150
|
|
|
|
400
|
480
|
285
|
240
|
211
|
24
|
3
|
8-Φ22
|
使用范圍：
應用范圍
航天、船舶重工、石油化工、電力裝備、醫藥設備、工業爐窯、干燥設備、消防設備、暖通空調、清洗設備、電鍍涂裝、釀酒、食品工業、真空管路、水廠虹吸系統等。
