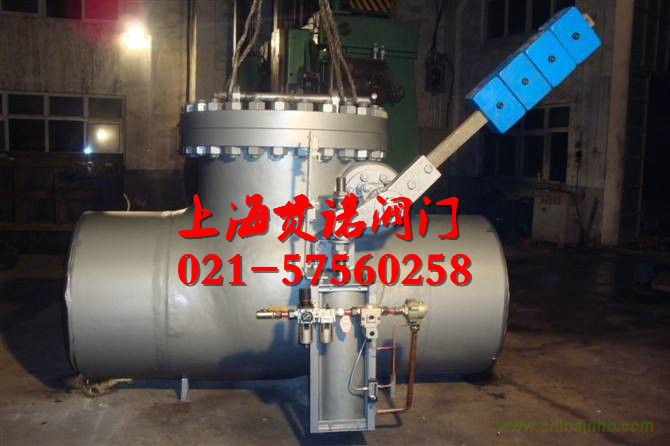

H664H-25C H664Y-25C抽汽止回閥產品介紹：
抽汽止回閥主要用在600MW以下火力發電汽輪機抽汽系統，防止汽輪機級負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入汽輪機內造成汽輪對片打碎，毀壞汽輪發電機的惡性事故，并防止加熱器系統管道泄漏使水從抽汽緊密的關閉，確保在給水加熱器出現水位超高時，氣動裝置部件接到液體逆流信號后，將汽輪機迅速隔開，給汽輪機或抽氣系統保護。關閉時間小于0.5秒。
H664H-25C H664Y-25C抽汽止回閥標準規范:
通用型號：H664H H664Y
公稱通徑：DN300~DN1400mm
壓力范圍：1.6MPa~6.4MPa
150LB~900LB
使用溫度：≤425℃ ≤510℃
設計制造：ASME/ANSIB16.34、E101、JB/T3595
結構長度：JB/T3595、ASME/ANSIB16.10、GB/T12221
連接標準：GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
試驗標準：JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
H664H-25C H664Y-25C抽汽止回閥性能特點：
1、針對不同溫度，主體材料采用碳鋼或高溫鋼，密封面堆焊硬質合金；
2、可與閥認密封面自對對中，保證密封面吻合；
3、閥座密封面傾斜一定角度，減少關閉時間，減輕沖擊，保護設備本身和管道安全；
4、閥門配有阻尼重錘，可平衡關閉件動力矩，防止不錘的發生；
5、閥體內腔采用流線型設計，流通能力大，減小閥門阻力；
6、彈簧復位氣缸或液壓缸，與閥門關閉件動作相對獨立，執行機構故障不影響關閉件動作。
7、氣缸戒液壓缸內壁涂耐磨耐蝕層，可增加壽命，減輕動作阻力，使閥門靈活、可靠；
8、執行機構配有閥門開關位置信號輸出、閥門開啟位置就地指示。
H664H-25C H664Y-25C抽汽止回閥壓力溫度：
|
產品型號
|
壓力等級
|
強度試驗壓力
|
密封試驗壓力
|
適用介質溫度
|
氣缸氣源壓力
|
|
H664Y-150LB
|
150LB
|
3.0Mpa
|
2.2Mpa
|
≤425℃
|
0.6Mpa
|
|
H664Y-150LBC6
|
150LB
|
3.0Mpa
|
2.2Mpa
|
≤510℃
|
0.6Mpa
|
|
H664Y-300LB
|
300LB
|
7.5Mpa
|
5.5Mpa
|
≤425℃
|
0.6Mpa
|
|
H664Y-600LB
|
600LB
|
15.0Mpa
|
10.0Mpa
|
≤425℃
|
0.6Mpa
|
|
H664Y-900LBC6
|
900LB
|
24.0Mpa
|
18Mpa
|
≤510℃
|
0.6Mpa
|
|
H664H-20
|
2.0Mpa
|
3.0Mpa
|
2.2Mpa
|
≤425℃
|
0.6Mpa
|
|
H664H-50
|
5.0Mpa
|
7.5Mpa
|
5.5Mpa
|
≤425℃
|
0.6Mpa
|
|
H664H-100
|
10.0Mpa
|
15.0Mpa
|
11.0Mpa
|
≤425℃
|
0.6Mpa
|
H664H H664Y抽汽止回閥壓力溫度：
|
產品型號
|
壓力等級
|
強度難度壓力
|
密封試驗壓力
|
適用介質溫度
|
氣缸氣源壓力
|
|
H664Y-64C6
|
6.4Mpa
|
9.6Mpa
|
7.1Mpa
|
≤510℃
|
0.6Mpa
|
|
H664Y-100C6
|
10.0Mpa
|
15.0Mpa
|
11.0Mpa
|
≤510℃
|
0.6Mpa
|
|
H764H-20
|
2.0Mpa
|
3.0Mpa
|
2.2Mpa
|
≤425℃
|
0.6Mpa（液壓）
|
|
H764H-40
|
4.0Mpa
|
6.0Mpa
|
4.4Mpa
|
≤425℃
|
0.6Mpa
|
|
H764H-64
|
6.4Mpa
|
9.6Mpa
|
7.1Mpa
|
≤425℃
|
0.6Mpa
|
H664H H664Y抽汽止回閥零件材料:
|
零件名稱
|
閥體 閥瓣 搖桿
|
閥桿
|
閥蓋
|
螺柱
|
螺母
|
缸體
|
彈簧
|
|
材
質
|
WCB
|
2Cr13
|
WCB
|
35
|
45
|
25
|
60si2Mn
|
|
WC6
|
CrMoV
|
WC6
|
CrMov
|
CrMov
|
25
|
60si2Mn
|
