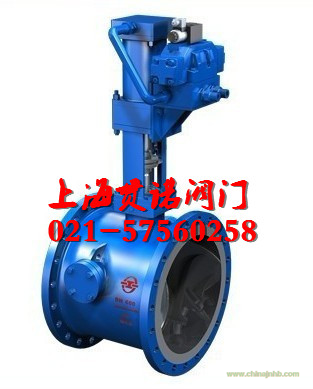

CKH661H抽汽快關止回閥產品介紹：
抽汽快關止回閥也稱（液控止回閥、焊接式液控止回閥）該氣動式抽汽止回閥安裝于從汽輪機中低壓導汽管引出的抽汽水平管路中，主要為防止抽汽管路中的蒸汽或事故情況下倒灌，引起汽輪機超速。閥板采用大斜角，縮短開啟關閉行程，氣體助關實現快速啟閉，三維偏心密封結構，開啟密封即分離，關閉接觸即密封，啟閉輕便靈活。閥板受助關推力，達到截止、止回的目的。快速關閉時間可達（0.5~1）秒，緊急切斷安全可靠。
CKH661H抽汽快關止回閥基本規范：
通用型號：CKH661H
氣源接口：RC1/2
氣缸壓力：0.3-0.6MPa
切斷時間；0.5-1秒
連接法蘭：JB/T79-94
結構長度：GB 12221-89
電源電壓：AC220-DC24V（訂貨時注明）
CKH661H抽汽快關止回閥技術參數：
|
公稱通徑
|
100～1600
|
|
公稱壓力（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
適用介質
|
水、蒸汽、煤氣
|
|
適用溫度（℃）
|
軟密封：≤80℃；C碳素鋼-29-425℃； I合金鋼-29-530℃；P 鉻鎳鈦鋼與R鉻鎳鉬鈦鋼-196-600℃
|
CKH661H抽汽快關止回閥零件材料：
|
1
|
閥體
|
WCB
|
12
|
端蓋
|
WCB
|
|
2
|
閥瓣
|
25/1Cr18NiTi
|
13
|
閥軸
|
1Cr18NiTi
|
|
3
|
閥桿
|
2Cr13/1Cr18NiTi
|
14
|
手動試驗操作閥
|
1Cr18NiTi
|
|
4
|
導向套
|
2Cr13/1Cr18NiTi
|
15
|
進氣接管
|
銅管
|
|
5
|
填料
|
柔性石墨
|
16
|
2位5通電磁閥
|
組合件
|
|
6
|
填料壓蓋
|
25
|
17
|
關閥氣管
|
銅管
|
|
7
|
支架
|
WCB
|
18
|
開閥氣管
|
銅管
|
|
8
|
指示盤
|
25
|
19
|
快速排氣閥
|
組合件
|
|
9
|
閥桿
|
2Cr13/1Cr18NiTi
|
20
|
快速排氣閥
|
組合件
|
|
10
|
助關氣缸
|
組合件
|
21
|
信號反饋裝置
|
組合件
|
|
11
|
氣源處理三聯件
|
標準件
|
22
|
信號反饋裝置
|
組合件
|
