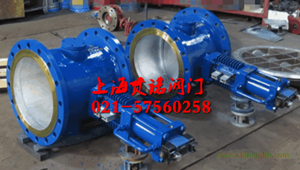

CKH643H CKH743H快速關閉抽汽止回閥產品介紹：
快速關閉抽汽止回閥又名快關逆止閥或快關閥，閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到截止、止回的目的。三維偏心密封結構，開啟密封即分離，關閉接觸即密封。主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5～1秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。
CKH643H CKH743H快速關閉抽汽止回閥工作原理：
1、正常狀態：
電磁鐵得電，高壓油經三位四通閥進入液壓鎖內，同時打開二只液控單向閥進入抽汽快關門的動作油缸的有桿腔，使快關門打開，動作油缸的無桿腔通過已打開的液控單向閥經三位四通閥回油。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力。
2、事故狀態：
事故電信號使電磁鐵得電，三位四通閥動作，動作油缸的有桿腔切換到回油，同時動作油缸的無桿腔進高壓油，使快關門動作。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力，電磁鐵斷電后，電路自鎖，手動復位（手動、自動可切換）。
CKH643H-CKH743H快速關閉抽汽止回閥型號編制：
閥門材料：C鑄鋼、P不銹鋼、I合金鋼
公稱壓力：PN25=2.5Mpa
密封材料：H不銹鋼、W本體不銹鋼、Y焊硬合金
結構形式：3斜板式
連接方式：4法蘭
助關方式：6氣動、7液動
閥門類別：止回閥
功能代號：CK快速關閉
CKH643H-CKH743H快速關閉抽汽止回閥性能規范：
|
公稱壓力
|
PN
|
|
2.5MPa
|
|
水壓密封試驗
|
2.75Mpa
|
|
水壓強度試驗
|
3.25Mpa
|
|
氣壓密封試驗
|
0.6MPa
|
|
閥體材料
|
碳鋼C
|
合金鋼I
|
不銹鋼P/R
|
|
工作溫度
|
-29～425℃
|
-29～530℃
|
-196～600℃
|
|
適用介質
|
水、氣、蒸汽、油品
|
CKH643H-CKH743H快速關閉抽汽止回閥部件材料：
|
編號
|
名稱
|
材料
|
編號
|
名稱
|
材料
|
|
1
|
油缸
|
組合件
|
10
|
連接軸
|
1Cr18Ni9Ti
|
|
2
|
液壓組件
|
組合件
|
11
|
閥體
|
焊接件
|
|
3
|
支架
|
WCB
|
12
|
閥瓣封圈
|
1Cr18Ni9Ti
|
|
4
|
活塞桿
|
1Cr18Ni9Ti
|
13
|
閥瓣
|
WCB
|
|
5
|
連接件
|
1Cr18Ni9Ti
|
14
|
閥桿
|
1Cr18Ni9Ti
|
|
6
|
定位套
|
WCB
|
15
|
擺臂軸（1）
|
1Cr18Ni9Ti
|
|
7
|
壓子
|
25#
|
16
|
擺臂
|
WCB
|
|
8
|
密封材料
|
石墨
|
17
|
擺臂軸（2）
|
1Cr18Ni9Ti
|
|
9
|
導套
|
鋁青銅
|
18
|
悶蓋
|
25#
|
CKH643H-CKH743H快速關閉抽汽止回閥閥門調試：
壓力油由集成塊（圖2）P口進入（接口為3/4管螺紋），T口為回油口。接好油管后，壓力油加壓到額定壓力（0.8～1.0Mpa）通入電磁閥控制電源（220V直流）即可控制閥門開啟或關閉。如出現開閉與控制不吻合，調換電磁閥兩端控制線即可。
CKH643H-CKH743H快速關閉抽汽止回閥故障排除：
|
可能發生的故障
|
原因
|
排除方法
|
|
密封面泄露
|
1．閥瓣密封面夾有雜物
2．閥瓣關閉不到位
3．密封面刮傷
|
1．消除雜質，清洗閥門內腔
2．調整連接件（圖1中的5）
3．研磨密封面。
|
|
閥門兩端面泄露
|
1．兩側密封墊片失效。
2．管法蘭壓緊力不均或未壓緊
|
1．更換密封墊片。
2．壓緊法蘭螺栓（均勻用力）
|
|
閥門不開閉
|
1．控制線路不通
2．電壓不足電磁閥不動作
3．電磁閥線圈燒壞
|
1．檢查控制線路
2．提高電壓到額定電壓
3．更換線圈
|
