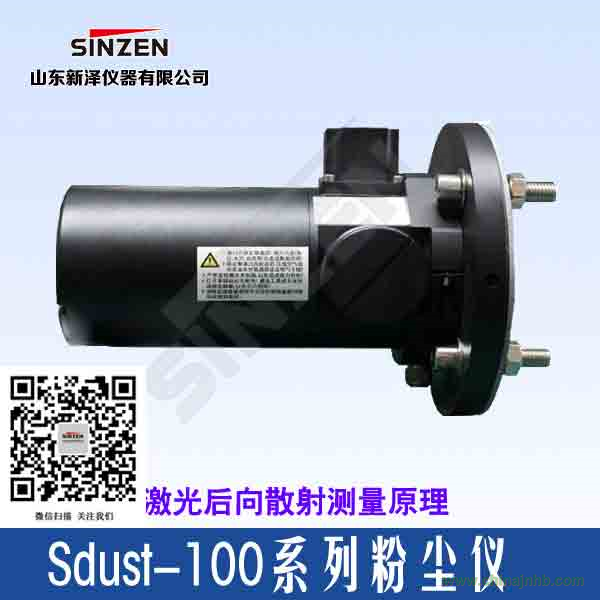

產品圖片：
產品介紹：
一、產品簡介
Sdust-100 型煙塵儀是新一代在線監測儀器，可以在風、雨、雷電、粉塵、高低溫度等惡劣環境下長期連續不間斷地監測污染源的煙塵排放情況，目前經廣泛應用以下領域：環保污染源煙塵排放監測、除塵設備效率監測、燃燒效率監測、工業制造過程中粉塵濃度的測量、工礦企業職業健康保護粉塵監測、生產車間、廠房的粉塵負荷監控、科學研究、實驗現場測試等。涉及行業包括水泥、火電、鋼鐵、冶金、煉油、鋁業、石化、造紙、玻璃工業等。
二、工作原理
Sdust-100 型煙塵濃度監測儀采用激光后向散射測試原理完成對被測煙道的煙塵濃度的測定。Sdust-100其內嵌的高穩定激光信號源穿越煙道，照射煙塵粒子，被照射的煙塵粒子將反射激光信號，反射的信號強度與煙塵濃度成正變化。Sdust-100檢測煙塵反射的微弱激光信號，通過特定的算法即可計算出煙道煙塵的濃度。
安裝示意圖
三、技術特點
◢ 智能化設計，適用于各種污染源煙塵的在線連續監測 。
◢ 采用多種先進技術。包括：光功率自適應穩定技術、大動態自適應鎖相放大技術、極低零點漂移設計技術、抗惡劣環境設計技術，提供快速、可靠和準確的定量煙塵排放數據。
◢ 獨有原位式校準專利技術，通過轉動旋鈕實現零點和量程校準，解決校準器保管和丟失問題。
◢ 結構緊湊、安裝簡單、抗雷擊、抗惡劣環境、成本低、維護量小。
◢ 提供多種輸出接口：模擬量、數字量及開關量。
◢ 可通過RS485接口使用調試軟件和ACL2020手操器，方便進行參數配置。
原位校準示意圖
四、規格參數
|
工作原理
|
激光后向散射測量
|
|
測定對象
|
工業廢氣、煙塵
|
|
機械特性
|
外 殼：全金屬外殼
|
|
外型尺寸：205mm×160mm×160 mm (H×W×D)
|
|
重 量：2 kg
|
|
防護等級：IP66
|
|
光學特性
|
工作波長：(650±20)nm
|
|
測量性能
|
測量范圍：(0～100,500,1000,2000,4000)mg/m3，可設定
|
|
零點漂移：±2%F.S./24h
|
|
量程漂移：±2%F.S./24h
|
|
示值誤差：±2% F.S.
|
|
響應時間：≤ 10s
|
|
煙道直徑：(0.7～20)m
|
|
電源要求
|
DC24V/0.3A
|
|
環境工作條件
|
工作溫度： -20℃～50℃
|
|
接口特性
|
模擬輸出：(4～20)mA
|
|
數字接口：RS485
|
|
1路繼電器輸出：超限報警指示（限Sdust-100-A型）繼電器額定值：2A 30VDC
|
|
4路模擬量輸入：可集成溫、壓、流等參數，并轉換成數字量輸出。（限Sdust-100-B型）
|
現場安裝圖
