電纜單軌吊 礦用液壓電纜拖掛單軌吊

電纜拖掛單軌吊 電纜托運車 煤礦用電纜車 單軌吊的最新價格 液壓單軌吊車的行情 熱線：一五三七六五零二八零五

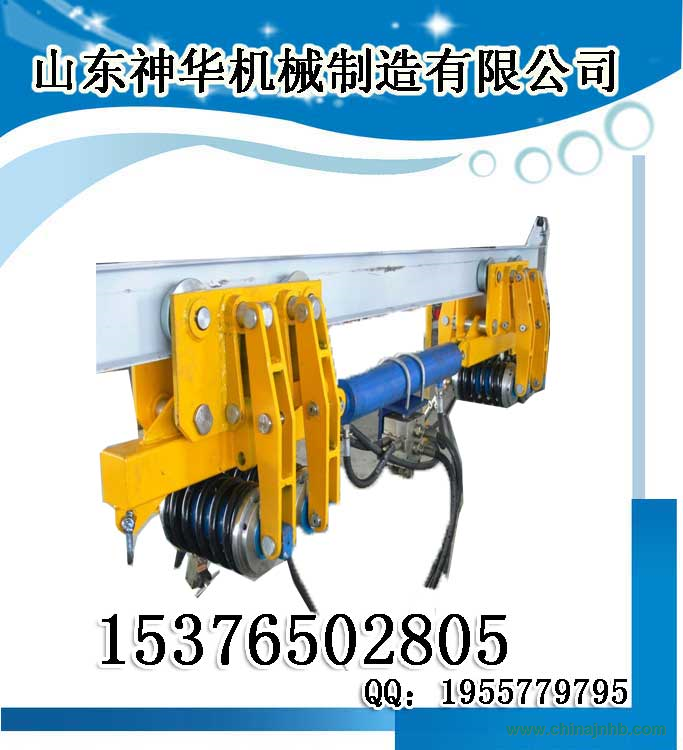

礦用液壓電纜拖運車（又稱電纜單軌吊），是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業效率。

電纜單軌吊主要特點：

（1）.電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。

（2）.不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。

（3）.液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。

（4）.設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛單軌吊的安全性。

（5）.設計新穎，操作簡單、安全可靠。

電纜單軌吊主要技術參數：

單位   技術參數

適用巷道傾角 ° 0~18

工作介質  乳化液

油缸最大推力  kN 100

最大運行速度 m/s 0.1

單個制動裝置的最大靜制動力 kN 80

外供乳化液工作壓力 MPa 21~31.5

拖掛長度（標準配置） m 150

設備外形（寬x高） m 0.58x0.60

軌道型號  14#工字鋼

操作方式  手動

電纜拖掛單軌吊主要特點

1.電纜只需一次鋪設，減輕工人勞動強度。

設備操作十分簡單，前后移動只需動作一個閥柄即可完成，操作靈活方便。現有的電纜拖運車在拖動電纜時至少需要3～4個人協調工作才能完成任務，并且勞動強度比較大，在遇到較大斜度的工作面或開絞車的人與推纜的人配合不好時，還存在一定的危險性。礦用電纜拖運車則只需要一個人操縱閥柄即可，開絞車和推線纜可由一個人在不同的時段進行，不存在配合失誤問題。以往由3～4人才能完成的任務，現在只需一個人就可輕松完成，既提高了工作效率又節約了人員的開支，而且操作人員若有多年的電纜拖運車相近設備的操作經驗，操作起來也會覺得胸有成竹、得心應手。

2.借用綜采工作面的乳化液泵站為動力源，不需另配備液壓系統。

3.采用剎腹板式彈簧制動器，制動力大、對導軌精度及強度要求低，無任何電力設備的參與，保證設備使用安全可靠。

4.設備體積小、重量輕。標配產品外型尺寸(長×寬×高)： 980×0.58×0.68（m）。

5.安裝方便 。各部件均可獨立拆裝，運輸方便；任意位置自鎖的導軌在安裝、提升、調整更加快捷、安全。

6.有極高的性價比。本設備所用的所有動力源（包括乳化液、泵）均來自于采掘面的乳化液泵站，不需另備液壓系統；本設備可在各礦現有的電纜拖運車上改造，最大限度的減少設備投資。
