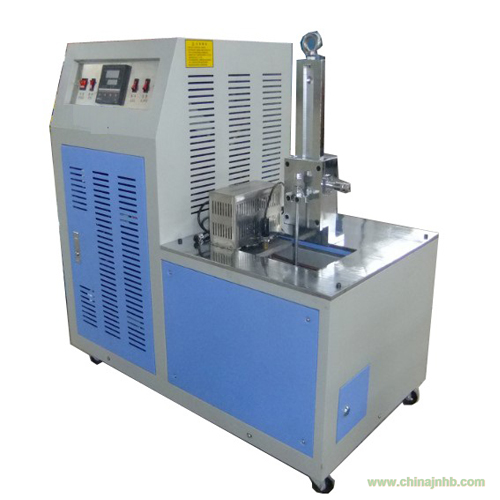

武漢科輝DW-III塑料低溫脆性試驗機
本產品是測定塑料在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時的zui高溫度，即為脆性溫度，可以對非硬質塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。溫度和低溫性能的優(yōu)劣。

一、產品技術參數(shù)

武漢科輝DW-III塑料低溫脆性試驗機

三、結構原理
1、本設備由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環(huán)系統(tǒng)、自動報警裝置等部分組成。啟動制冷開關后，壓縮機開始工作，制冷系統(tǒng)進入正式工作狀態(tài)。制冷壓縮機連續(xù)不斷的工作，當接近設定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統(tǒng)產生的多余冷量，以達到恒溫的目的。攪拌可使冷卻槽內的冷卻介質不斷循環(huán)，使溫度均勻一致。
2、試樣夾持器
A試樣每次可夾持15個
3、沖擊裝置
沖擊裝置由沖ji錘和自鎖機構組成。
4、沖擊器
4.1 A試樣：
    a）沖頭半徑為1.6±0.1mm；
    b）鉗口半徑為4.0±0.1mm；
    c) 沖頭中心線與夾具間隙為3.6±0.1mm；
    d）沖頭的外側與夾具間隙為2.0±0.1mm
4.2 B試樣：
    a）沖頭半徑為1.6±0.1mm；
    b）沖頭中心線與夾具間隙為7.87±0.25mm；
    c) 沖頭的外側與夾具間隙為6.35±0.25mm

武漢科輝DW-III塑料低溫脆性試驗機

四、使用方法
4.1向冷井中注入冷凍介質（一般為工業(yè)乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。
4.2接通電源，溫控儀和計時器顯示燈亮。
4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4.4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規(guī)定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。
4.5拉動沖ji錘自鎖手柄，沖ji錘在重力作用下自由下落，對試樣做沖擊動作。
4.6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。
4.7試樣經(jīng)沖擊后（每個試樣只準沖擊一次），如出現(xiàn)破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續(xù)進行試驗。通過反復試驗，確定至少有兩個試樣不破壞的zui低溫度和至少一個試樣破壞的zui高溫度，如這兩個結果相差不大于1℃時，即試驗結束。

五、試驗標準
5.1塑料類規(guī)格
A：試樣的長為20.0±0.25mm，寬為2.5±0.1mm，厚為2.0±0.1mm的條形試樣
B：試樣的長為31.75±6.35mm，寬為6.35±0.51mm，厚為1.91±0.13mm
5.2要求
試樣的表面應光滑，無外來雜質及損傷。成品應經(jīng)打磨后裁制成相應尺寸。

六、操作步驟
1.向冷卻槽中加入適量的冷卻介質。
2.在確認電源在規(guī)定的電壓下及接地安全后，且設備各部分正常情況下掀下電源開關。
3.按下溫度設定鍵（set）0.5秒后放開進入溫度設定狀態(tài)按加數(shù)鍵或減數(shù)鍵的移動鍵可對溫度進行設定。設定好所需溫度后按設定鍵0.5秒即可返回正常運行狀態(tài)并記憶參數(shù)值。此時設備開始工作；
4.按下攪拌開關，檢查冷卻槽內的冷卻介質流動性是否良好。
5.zui后按制冷開關。
6.當冷卻槽中介質接近設定溫度時，恒溫加熱裝置工作，指示燈閃動；
  當達到設定溫度時，自動報警裝置發(fā)出聲響，恒溫記時器開始記時，顯示恒溫時間，操作人員聞訊，可關閉報警開關，當恒溫記時器顯示到所需恒溫時間（3Min）時，即可對試樣進行沖擊試驗。
7.按下移動鍵便可清除溫度設定值顯示窗口的時間值。

七、注意事項
1、開機前，請確保冷井內注滿酒精。
2、兩次開機間隔必須在30min以上。
3、沖擊時，請注意沖擊器位置容易夾手。
4、回收酒精時，需待溫度恢復到常溫，以防凍傷。

八、日常維護與注意事項
1.保持設備清潔，嚴禁劇烈振動、碰撞，不得隨意拆卸，搬運時傾斜不得大于450。
2.設備不得安放在靠近高溫或陽光曝曬的地方。
3.電控箱要注意防潮，嚴禁進入任何液體。
4.開機前必須確保接妥地線，以保證安全；電源插頭務必要插牢，以防松動造成瞬間停機而燒毀壓縮機。
5.如遇停電或故障造成停機時，再次啟動間隔時間必須大于30分鐘；室溫超過25℃時，再次啟動時間間隔必須大于60分鐘。
6.如遇壓縮機啟動不起來、間斷性工作一段時間后突然停機，請您立即關機，首先檢查電源電壓是否在220V~240V，如不符合請檢修電網(wǎng)電壓或配置交流穩(wěn)壓器，使之達到本儀器正常工作電壓值。
7.其次應注意環(huán)境溫度，本低溫儀建議在25℃一下的環(huán)境溫度使用，因為環(huán)境溫度過高，使壓縮機系統(tǒng)里的壓力過高，若加上電網(wǎng)容量不足或電壓偏低，此時啟動較困難，兩次開機之間的間隔時間要長許多。
8.裝入冷卻槽中的試樣要擦干凈，不要把鐵屑等異物帶入冷卻槽中，以免堵塞循環(huán)管路。
9.再次使用前，應檢查槽中冷卻介質量，合適的冷卻介質量應以能蓋住蒸發(fā)器銅管（否則蒸發(fā)器上易結霜，使冷卻介質含水量增加）并達到攪拌循環(huán)上口的高度（否則循環(huán)不暢）為宜，如果使用溫度較低，請注意因溫度而引起的冷卻介質體積的變化，應及時補充冷卻介質。
10.每次使用后，應放出冷卻介質。
11.冷卻介質要定期更換，盡量降低雜質含量和含水量，否則循環(huán)欠佳而影響制冷效果及溫度精度。
12.在按下“電源”開關時，一定要確保冷卻槽內注滿冷卻介質，同時不允許將溫度傳感器從冷卻槽里拿出。

武漢科輝DW-III塑料低溫脆性試驗機
