一、  設備的工作原理

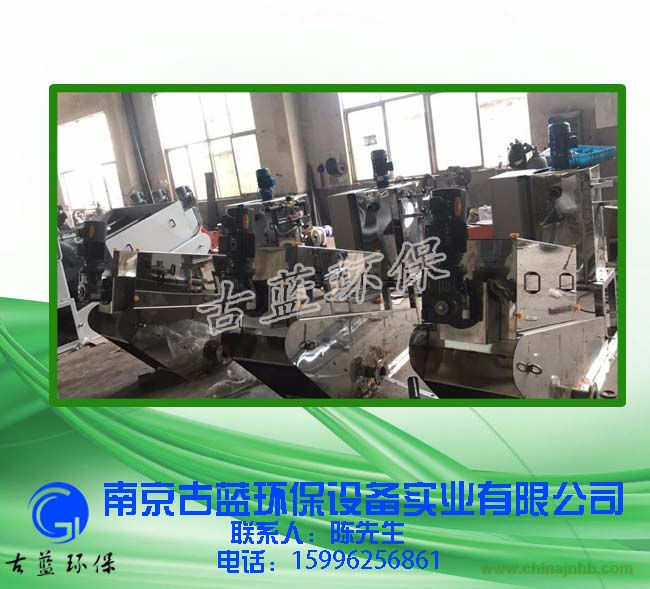

疊片式污泥濃縮脫水機的結構和工作原理：（濃縮部分）污泥經由正壓（泵或者高位自流）進入到疊片式污泥脫水機的圓柱形腔體，在攪拌槳的作用下與高分子絮凝劑溶液充分有效的混合形成堅硬的絮凝物，并隨著液位緩慢的向濃縮機腔體的上部移動，通過出液口進入到疊片式污泥脫水機的進液口。污泥被絮凝后的清液透過中心的由游動環和固定環組成的濾芯（移動環和固定環相對運動形成空隙），經排水裝置排除脫水機腔體，實現對污泥的濃縮。

（脫水部分）脫水機的疊螺主體是由固定環和游動環相互層疊，螺旋軸貫穿其中形成的過濾裝置，集濃縮和脫水為一體，前段為濃縮部，后段為脫水部。每個游動環都鑲嵌在兩個固定環中間，之間形成的濾縫以及螺旋軸的螺距從濃縮部到脫水部逐漸變小。固定環、游動環的內徑和螺旋軸的螺旋直徑一樣，保證了運行中幾乎沒有磨損；脫水部的終端有一個背壓板產生內壓。

疊螺主體采用傾斜安裝，脫水部處于高位，整個濃縮脫水過程都會有重力的作用。螺旋軸旋轉帶動游動環做圓周運動，由固定環和游動環組成的過濾結構便處于運動的狀態，不容易堵塞。水從濾縫中流出，起到了自我清洗的功能，污泥則被螺旋軸不停向前推進。污泥在濃縮部經過重力濃縮和較小壓力擠壓后，被運輸到脫水部,在前進的過程中隨著濾縫、螺距的減小，污泥的濃度不斷變大，在背壓板的阻擋作用下，產生極大的內壓 ,污泥中含有的少量水分被擠出，較后變成泥餅。

流程圖：

全新污泥脫水技術的特點

1. 與其他脫水機不同，疊片式污泥脫水機屬于配備濃縮機的脫水機形態，在流入污泥為 2,000～5,000mg/L的低濃度時，也可進行脫水；

2. 通過操作伸縮閥，調節流出量，在濃縮濃度3%下，可調節污泥濃度；

3. 因流入脫水機前，通過濃縮機進行高濃縮后，移送污泥脫水機，具有較佳含水率及處理量增大效果

4. 與離心脫水機的旋轉速度 3,000rpm 相比，以旋轉速度 2rpm 左右低速旋轉，噪音非常低，而且幾乎沒有振動；

5. 以20m3/hr 為準，其他公司離心脫水機的動力為 37kw 左右，但濃縮機結合多重圓盤脫水機為 3kw 左右，具有 1/10 的省電效果；

6. 與現有脫水機不同，因曝氣槽直接清除活性污泥，可解決在濃縮槽、潛流槽發生的惡臭問題，還可節省濃縮槽及潛流槽的建設費用
