產品簡介

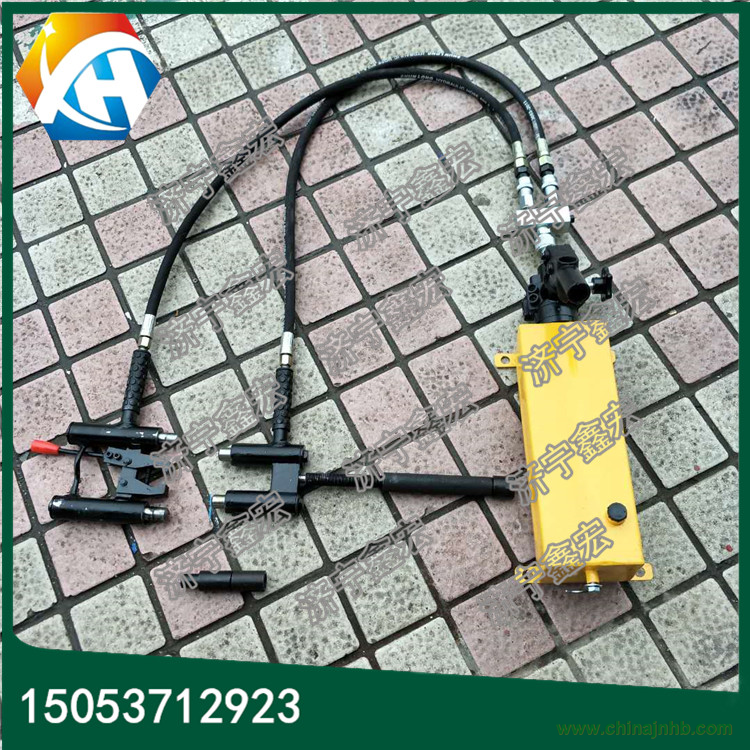

YBX-60型提速道岔滑床板液壓拔銷器是一種適用于鐵路提速道岔養護維修的專用工具。由于拆卸AT60尖軌滑床板上銷釘時，其它工具因空間狹小不便拆卸。公司根據工務現場實際情況，特研制開發本液壓拔銷器，以滿足工務部門道岔維護保養作業的需要。該機具主要由手動液壓泵（圖一）、快速接頭、高壓軟管、銷釘拔出工作頭（圖三）和銷釘頂出工作頭（圖四）組成。銷釘拔出工作頭由雙柱塞頂推油缸和銷鉗組成；銷釘頂出工作頭由雙柱塞頂推油缸和頂桿組成。該機具由于拔出工作頭設計上采用雙頂推油缸，夾鉗處在雙頂推油缸的中間位置，且在同一平面上，柱塞與銷鉗受力均勻。為了解決拆卸一些銹蝕很嚴重的銷釘，拔的同時在銷釘的尾部特增加一套頂出工作頭，使作用在銷釘的作用力增加了一倍。換向使用時，由于兩工作頭勻對稱設計，正反安裝無需重新連接高壓油管。該機具配備的手動液壓泵為雙速作用設計，內置精密高低壓自動切換閥，當空載時提供大流量，能迅速進入拔銷工作狀態，節省時間提高工作

效率。當受力后，因該泵柱塞雙套導向，故手泵壓桿受力穩定，手柄作用力小，在相同壓力下，與普通手壓泵相比操作力可減少30%左右，大大降低了勞動強度。手動液壓泵材料采用航天材料鋁鈦合金制造，重量輕、強度高、耐腐蝕、抗沖擊。本機具有結構緊湊、安裝操作方便、受力合理、使用壽命長等特點。

主要技術參數

額定拔銷力         30 kN     2、 大拔銷量           125 mm

額定頂銷力         30 kN     4、 頂銷量                130 mm

額定系統壓力       48 MPa    6、 整機質量             ≤ 14kg

  使用方法

撥銷作業時，手持拔銷器手柄，板開活動鉗口，使柱塞頂推油缸緊貼軌底面,并使固定鉗口滑入T型銷釘頭部長方體帽的一側，松開活動鉗口手柄，活動鉗口在復位彈

簧的作用下自動卡住T型銷釘長方體帽的另一側；銷釘頂銷工作頭安裝在另一根軌枕

的滑床板與銷釘的尾端之間，安裝到位后，壓動手動液壓泵同時向兩組頂推油缸供給高壓油液，兩組油缸柱塞受壓后同時作用在銷釘上，一邊拔一邊頂將銷釘從滑床板中拔出，如要將銷釘全部拔出，需在活塞桿頭部裝上接套，方可全部取出整根銷釘；作業完畢后，打開回油閥，兩組柱塞自動復位，再取出拔銷器。當銷釘無銹蝕或銹蝕不

嚴重時，可把頂銷工作頭從快速接頭部位分開，單獨使用拔銷工作頭即可。當要將銷釘重新裝入滑床板時，可單獨使用頂銷工作頭進行安裝，因頂銷工作頭行程為40mm，頂入時可調整頂套螺桿來完成作業。

注意事項

拔銷工作頭、頂銷工作頭與手動液壓泵連接后，在作業前一般需做空載檢查：操作手動液壓泵，使二組雙頂推油缸的柱塞全部伸出，再打開回油閥，使柱塞復位，檢查是否有空泵及卡阻現象；液壓快速接頭是否外漏；如果感覺油路中混有空氣，應反復幾次如上操作進行排氣。同時檢查活動鉗口打開與復位靈活有否卡阻現象，如有問題先排除后方可使用。

2、作業時，拔銷工作頭、頂銷工作頭安裝以后，要仔細檢查銷鉗是否夾持到位，頂銷工作頭安裝與銷釘的尾部是否垂直，確認后方可操作手動液壓泵開始作業。

3、本機配備的手動液壓泵使用的工作油為YB-N32抗磨液壓油，須經100目銅絲網過濾后才能使用，不準隨意更換其它牌號的工作介質。在任何操作之前請檢查儲油箱的油量高度，此高度一般離進油口1cm。補充油液應從油箱上的注油孔注入，且不能全滿，以防油從進油口溢出。

4、拆、裝快換接頭時，應打開手動液壓泵的回閥，否則極易損壞。

5、經常使用時，一般應每兩個月清洗一次濾油器，半年清洗一次油箱，同時更換新油。

（圖一）

1-高壓油管接口 2-操持手柄 3-鉗口手柄 4-柱塞桿 5-活動鉗口 6-固定鉗口 7-頂推油缸

（圖四）

1-頂出柱塞2-雙缸體 3-接桿 4-推頭 5-操持手柄 6-高壓油管接口
