PZ系列可編程智能電測表

一、PZ系列交流檢測儀表

1.概述

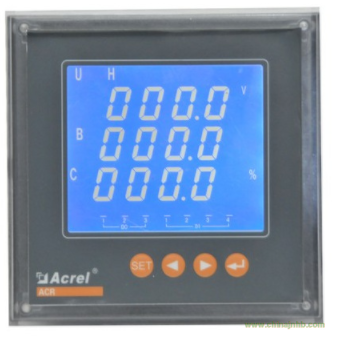

     PZ42L-E4/H總諧波表是安科瑞電氣股份有限公司自主研發生產的產品，該電力儀表針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的?？傊C波表可以直接取代常規測量儀表。作為一種先進的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。儀表采用交流采樣技術，能測量電網中的三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能、無功電能、零序電流和三相電流不平衡度、諧波電壓、諧波電流、諧波電壓百分數、諧波電流百分數等參數，并具有日期時間顯示，LCD顯示。可通過面板薄膜開關設置倍率，帶RS485通訊、報警輸出、開關量輸入/輸出等功能。

 適用環境

l 工作溫度：-10℃~+45℃

l 儲存溫度：-20℃~+70℃等

l 相對濕度：≤93%RH，不結露，無腐蝕性氣體場所

l 海拔高度：≤2500m

電磁兼容

l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

l 電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

配功能

C — 帶RS485通訊接口，采用MODBUS協議
K — 帶開關量輸入／輸出
M — 模擬量輸出
J  — 繼電器報警輸出

2.型號說明

3.技術指標

4.產品規格

·42型產品規格

注：

(1)“■”為標配功能，“□”為選配功能；

(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；

(3) PZ42(L)-E3(4)在選配KC(8DI/2DO)功能時無脈沖信號輸出端口。

(4) PZ42(L)-AI、AI3、AV、AV3最多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H最多可帶4路模擬量輸出，PZ42-F帶1路模擬量輸出，PZ42L-F不帶模擬量輸出。

(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。

5.外形尺寸
