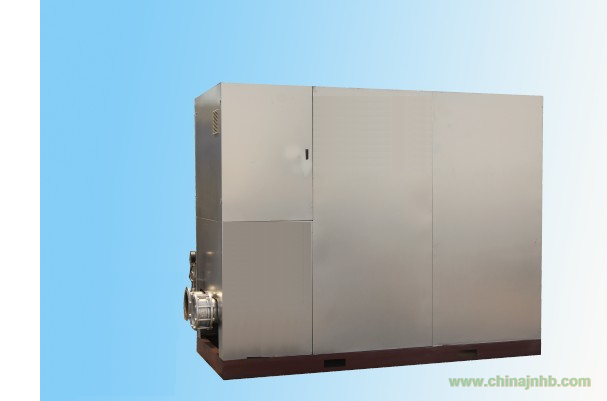

污水換熱機組簡介
換熱器結垢傾向低，流體的高度揣流有防止污垢生成的自?xún)粜?yīng)。本換熱器是用薄金屬板壓制成具有一定波紋形狀的換熱板片，然后疊裝，用夾板、螺栓緊固而成的一種換熱器。工作流體在兩塊板片間形成的窄小而曲折的通道中流過。冷熱流體依次通過流道，中間有一隔層板片將流體分開，并通過此板片進行換熱。換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活性大、應用范圍廣、熱損失小、安裝和清洗方便等特點。兩種介質的平均溫差可以小至1℃，熱回收效率可達99%以上。在相同壓力損失情況下，本換熱器的傳熱是列管式換熱器的3～5倍，占地面積為其的1/3，金屬耗量只有其的2/3。因本換熱器是一種高效、節能、節約材料、節約投資的先進熱交換設備。可滿足各類冷卻、加熱、冷凝、濃縮、消毒和余熱的回收等工藝的要求。
本換熱器由固定壓緊板、板片、墊片、法蘭、接管、上導桿、中間隔板、滾動裝置、活動壓緊板、前支柱、螺母、夾緊螺栓、上導桿等組成。
主要零件材料換熱板片： 304、316L或根據用戶要求。密封墊片：丁晴橡膠，三元乙丙橡膠，氟橡膠，硅橡膠等。拉緊螺栓：優質碳素鋼（鍍鋅、鍍鉻）、不銹鋼。接口與法蘭：普碳鋼，不銹鋼或根據用戶要求選用與板片相同的材質。夾緊板：碳鋼、不銹鋼、包不銹鋼。
設計排水量： 480 噸/天. 采用20T∕h的熱交換系統
設計交換效果：
|
|
廢水溫度
|
廢水交換后溫度
|
清水溫度
|
清水交換后溫度
|
|
1
|
70℃
|
27~30℃
|
25℃
|
56～63℃
|
|
2
|
75℃
|
27~32℃
|
25℃
|
60～68℃
|
|
3
|
80℃
|
27~34℃
|
25℃
|
64～72℃
|
投資回報率：
|
名稱
|
費用
|
備注
|
|
年節約費用
|
67.74萬元
|
按70%負荷計算
|
