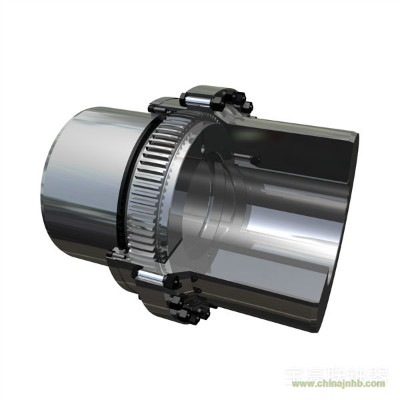

gcld型鼓形齒式聯軸器 遵義防城港鼓形齒聯軸器
GCLD型鼓形齒式聯軸器屬于剛撓性聯軸器，GCLD鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器)，可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。鼓形齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。
GCLD型鼓形齒式聯軸器適用于聯接電機與機械兩水平軸線傳動軸系，具有一定角向補償性能，工作環境溫度-20～+80℃，傳遞公稱轉矩為1.12～50kN·m。，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
GCLD型鼓型齒式聯軸器的特點：
1、承載能力強。在相同的內齒套外徑和聯軸器外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20%。
2、角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'，提高50%。在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大。
3、鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面摩擦、磨損狀況，降低了噪聲，維修周期長。
4、外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
5、傳動效率高達99.7%。
GCLD型鼓形齒式聯軸器規格參數和主要尺寸(JB/T8854.1)/mm
舉例：GCLD1型鼓形齒式聯軸器
GCLD1型鼓形齒式聯軸器主要尺寸和參數
公稱轉矩Tn：355N.m
許用轉速n：4000r/min
軸孔直徑20-35mm
軸孔長度L：Y型52-83mm，J1\Z1型38-60mm
大外徑D：103mm
轉動慣量0.071kg.㎡
