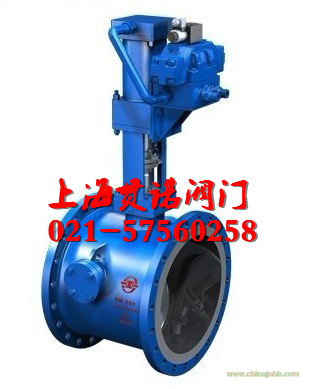

CKH641H CKH741H快速關閉抽氣止回閥產品介紹：快速關閉抽汽止回閥又名快關逆止閥或快關閥，閥瓣采用大角度斜置，縮短啟閉行程，并有氣（液）壓助關，實現快速關閉。大偏心金屬密封結構，加上閥瓣受氣（液）壓助關推力，達到截止、止回的目的。三維偏心密封結構，開啟密封即分離，關閉接觸即密封。主要用于緊急止回和電廠汽輪機管路系統，在汽輪機突然失壓的情況下，能在0.5～1秒以內關閉，防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。
CKH641H CKH741H快速關閉抽氣止回閥型號編制：
閥門材料：C鑄鋼、P不銹鋼、I合金鋼
公稱壓力：PN25=2.5Mpa
密封材料：H不銹鋼、W本體不銹鋼、Y焊硬合金
結構形式：3斜板式
連接方式：4法蘭
助關方式：6氣動、7液動
閥門類別：止回閥
功能代號：CK快速關閉
CKH641H CKH741H快速關閉抽氣止回閥性能規范：
|
公稱壓力
|
PN
|
|
2.5MPa
|
|
水壓密封試驗
|
2.75Mpa
|
|
水壓強度試驗
|
3.25Mpa
|
|
氣壓密封試驗
|
0.6MPa
|
|
閥體材料
|
碳鋼C
|
合金鋼I
|
不銹鋼P/R
|
|
工作溫度
|
-29～425℃
|
-29～530℃
|
-196～600℃
|
|
適用介質
|
水、氣、蒸汽、油品
|
CKH641H CKH741H快速關閉抽氣止回閥部件材料：
|
編號
|
名稱
|
材料
|
編號
|
名稱
|
材料
|
|
1
|
油缸
|
組合件
|
10
|
連接軸
|
1Cr18Ni9Ti
|
|
2
|
液壓組件
|
組合件
|
11
|
閥體
|
焊接件
|
|
3
|
支架
|
WCB
|
12
|
閥瓣封圈
|
1Cr18Ni9Ti
|
|
4
|
活塞桿
|
1Cr18Ni9Ti
|
13
|
閥瓣
|
WCB
|
|
5
|
連接件
|
1Cr18Ni9Ti
|
14
|
閥桿
|
1Cr18Ni9Ti
|
|
6
|
定位套
|
WCB
|
15
|
擺臂軸（1）
|
1Cr18Ni9Ti
|
|
7
|
壓子
|
25#
|
16
|
擺臂
|
WCB
|
|
8
|
密封材料
|
石墨
|
17
|
擺臂軸（2）
|
1Cr18Ni9Ti
|
|
9
|
導套
|
鋁青銅
|
18
|
悶蓋
|
25#
|
