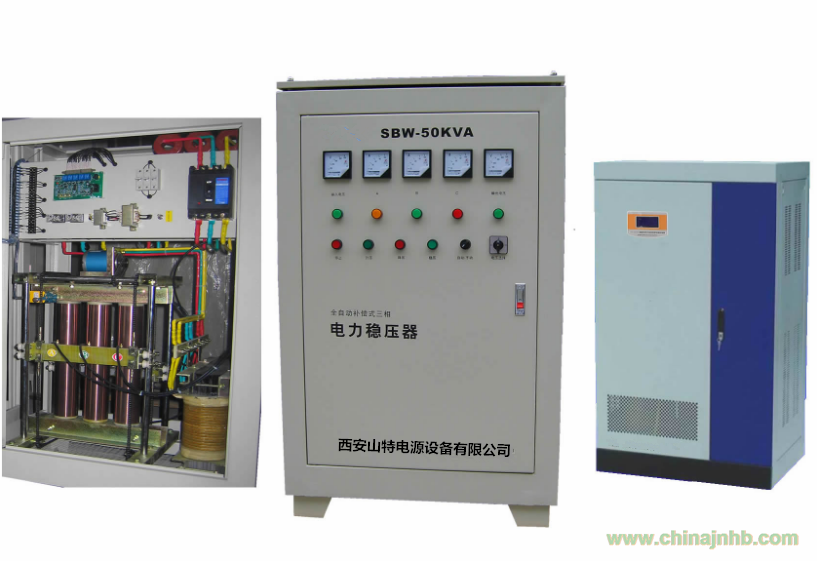

SBW-100KVA系列三相全自動補償式電力穩壓器
產品詳情
概述
SBW三相全自動大功率補償式電力穩壓電源，是本公司引進吸收西歐先進技術，同時結合我國電網狀況為穩定交流電壓精心設計而成。當外界供電網絡電壓波動或者負載變化時，電壓采樣電路能夠采集輸出電壓變化，經自動控制電路比較、放大，驅動電機正反或反轉。實現輸出電壓的恒定，確保用電設備正常運行。它由接觸調壓器、補償變壓器、自動控制電路和伺服電機、航空套等組成。本產品與其他型號穩壓電源相比是有輸出功率強、效率高、無波形畸變、保護功能強、運行可靠、維護方便、適應任何負載、能承受瞬時超載、可長期連續運行等優點。
特點
*電壓調節平穩；
*不產生波形畸變；
*外加航空套（強于一般3倍的專用避雷器）；
*行程開關是本公司專業設計而成（與任何廠家都與眾不同）
*效率高（在95%以上）；
*能承受瞬時超載；
*可長期連續無人值守工作；
* 設有穩壓、市電、自動切換三套獨立的供電系統；
*功率大、效率高、無波形畸變、保護功能強、運行可靠等適用于任何負載。
適應范圍
該系列穩壓器已被廣泛運用于工礦企業、印刷、鐵路、郵電、鐵路、建筑工地、學校、醫院、賓館、國防、科研等部門的電子計算機、精密儀器、精密機床、實驗裝置、電梯及生產流水線的電源穩壓中。同時也適用于電網電壓低、波動幅度大的低壓配電終端用戶及負載變動較大的用電設備，如升降機、大型磨床、起重機、攪拌機等一切需要電壓穩定的場所。
技術參數
SBW三相全自動大功率補償式穩壓器 技術參數
|
輸入電壓
|
三相304V～456V（±30%訂貨時許說明）
|
|
輸出電壓
|
三相380V
|
|
輸出精度
|
1～5﹪(可調)
|
|
頻 率
|
50Hz/60Hz
|
|
效 率
|
≥98﹪(功率等級50KVA以上)
|
|
響應時間
|
≤1.5S(當外界電壓變化10%）
|
|
環境溫度
|
-10℃～40℃
|
|
電氣強度
|
工頻正弦電壓2000V歷時無擊穿及閃絡現象
|
|
絕緣電阻
|
≥ 5M Ω
|
|
過載能力
|
二倍額定電流,維持1分鐘
|
|
波形失真
|
無附加波形失真
|
|
保護功能
|
具有過壓、欠壓、過流、缺相、防雷擊、抗干擾、濾波等功能
|
|
操作性能
|
穩壓、旁路方便切換
|
|
停電啟動功能
|
手動、自動可任意選擇
|
型號規格
SBW三相全自動大功率補償式穩壓器（統調型）
|
型號容量
（KVA）
|
電流
（A）
|
內箱尺寸
深×寬×高
|
柜數
|
凈重
（Kg）
|
|
SBW-50
|
76
|
580×700×1300
|
1
|
360
|
|
SBW-80
|
121
|
640×800×1550
|
1
|
500
|
|
SBW-100
|
152
|
640×800×1550
|
1
|
540
|
|
SBW-150
|
227
|
700×950×1700
|
1
|
700
|
|
SBW-180
|
273
|
720×1000×1750
|
1
|
795
|
|
SBW-200
|
303
|
720×1000×1750
|
1
|
835
|
|
SBW-225
|
341
|
730×1000×1780
|
1
|
900
|
|
SBW-250
|
379
|
820×1100×1800
|
1
|
980
|
|
SBW-300
|
455
|
940×1180×1900
|
1
|
1120
|
|
SBW-320
|
485
|
945×1190×1930
|
1
|
1230
|
|
SBW-350
|
530
|
950×1210×1950
|
1
|
1320
|
|
SBW-400
|
606
|
970×1230×1980
|
1
|
1380
|
|
SBW-450
|
681
|
1000×1280×2000
|
1
|
1700
|
|
SBW-500
|
758
|
1700×2000×2100
|
1
|
1820
|
