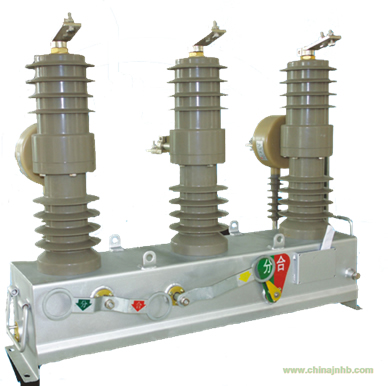

ZW32M-12/630A戶外永磁真空斷路器，帶跑道式獨立零序，帶獨立手動彈簧機構。既能永磁機構電動操作，又能手動彈簧操作進行分合閘。實現2種機構同時在一臺斷路器上。停電后仍然可以進行手動操作。帶戶外PT取電源用（JDZXW-12 10/0.22），帶電網智能永磁控制器。

一、概述

ZW32M-12型永磁真空斷路器是額定電壓為12kV，50Hz三相交流的戶外配電設備。廣泛適用于城市電網中作為分斷或聯絡開關，或用于農網配電系統戶外變電站出線開關，可有效完成傳統的重合器的工作，分、合負荷電流和短路電流。

二、ZW32M-12型永磁真空斷路器工作條件：

1.ZW32-12M型真空永磁斷路器周圍空氣溫度上限值不超過+40℃，下限值不超過-25℃，24小時的平均氣溫值不超過+35℃。

2.ZW32-12M型真空永磁斷路器安裝地點的海拔高度不超過<2000米。

3.ZW32-12M型真空永磁斷路器大氣的相對濕度在周圍空氣溫度為+40℃的時不超過50%，在較低的溫度下可以有較高的濕度；最濕月的月平均最低溫度為+25℃時，平均最大相對濕度為90%，并考慮到因濕度變化發生在產品表面的凝露。

4.ZW32-12M型真空永磁斷路器污染等級為三級。

5.ZW32-12M型真空永磁斷路器運行地點無強烈震動和沖擊，無腐蝕金屬和破壞絕緣的有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質。

三、ZW32M-12型永磁真空斷路器特點：

1.ZW32M-12型永磁真空斷路器結構簡單：采用全新設計的永磁操動機構，進一步減少了機械零部件。

2.ZW32M-12型永磁真空斷路器可靠性高：控制器集成了‘防跳’功能，可有效的識別故障電流與合閘浪通電流，準確實現保。

3.ZW32M-12型永磁真空斷路器壽命長：采用永磁機構使斷路器的機械特性更加可靠，使得包括滅弧室在內的整機綜合機械壽命比原型號提高了數倍，壽命高達6萬次。

4.ZW32M-12型永磁真空斷路器控制技術先進：標準配置有（30m）無線遙控操作功能，且同時備有手動操作功能，控制器留有標準的通信接口，通過加擴無線數據通信模塊，可以方便的組網，實現‘四遙’，實現遠程數據交。

5.ZW32M-12型永磁真空斷路器功能強大：通過擴展，可以方便的構成重合器、分段器，用于區分永久性故障和暫時性故障，同時利用永磁機構控制器的控制功能，可以按客戶的要求實現各種不同的組網、保護、運行功能。

6.ZW32M-12型永磁真空斷路器操作功小：利用永磁機構的性能、配合長壽命的電池，直接從CT取能，并可直接的將該斷路器升級為重合器、分段器，可大幅提高電網的供電質量。屆時只需要系統平均每天6小時超過20%的負荷率，控制器與電池的能量就可平衡，用戶只需將斷路器接入到電網系統，無需架設控制電源，即可長期正常工作。

四、ZW32M-12型永磁真空斷路器產品分類：

ZW32，ZW32-12，ZW32-10，ZW32-12M,ZW32-12F,ZW32-12C,ZW32開關，ZW32斷路器，ZW32戶外開關，ZW32真空開關，ZW32戶外斷路器，ZW32真空斷路器，ZW32柱上開關，ZW32柱上斷路器，ZW32柱上真空開關，ZW32柱上真空斷路器，ZW32戶外真空斷路器，ZW32柱上真空斷路器，ZW32永磁開關，ZW32永磁智能開關，ZW32戶外永磁開關，ZW32永磁真空斷路器，ZW32真空斷路器廠，ZW32真空斷路器廠家，ZW32戶外永磁斷路器，ZW32-12斷路器，ZW32-12戶外斷路器，ZW32-12柱上真空開關，ZW32-12柱上開關，ZW32-12柱上斷路器，ZW32-10斷路器，ZW32-10戶外斷路器，ZW32-10真空開關，ZW32-10戶外真空開關，ZW32-10柱上真空開關。ZW32真空斷路器，ZW32-12真空斷路器，ZW32-10真空斷路器，戶外10KV真空斷路器，戶外10KV柱上斷路器，戶外10KV真空開關，戶外10KV柱上開關，戶外10KV永磁智能開關，戶外10KV智能開關，柱上永磁真空斷路器。永磁智能真空斷路器，永磁真空斷路器廠，永磁真空斷路器生產廠家。ZW32-12M/630A戶外永磁真空斷路器，帶跑道式獨立零序互感器，帶獨立手動機構。既能永磁機構電動操作，又能手動彈簧操作進行分合閘。實現2種機構同時在一臺斷路器上。停電后仍然可以進行手動操作。帶戶外PT取電源用（JDZXW-12 10/0.22），帶電網智能永磁控制器。ZW32M永磁真空斷路器，ZW32-12M戶外永磁智能開關，ZW32M柱上永磁真空開關，ZW32M戶外10KV永磁真空斷路器ZW32-12/M型真空永磁斷路器主要由集成固封極柱、電流互感器、永磁操動機構及箱體組成。該型號斷路器為小型化設計，外殼采用優質不銹鋼箱體。同時配有手動緊急分閘裝置。隔離開關和電流互感器可根據用戶需要選擇。ZW32-12/M型永磁真空斷路器的控制由配套的智能控制單元完成。可就地實現開關分合閘操作，也可以通過通信接口由遠方遙控操作。斷路器的其他信息也可以傳輸到控制中心，通信通道可以選擇電纜、光纖、GPRS/CDMA、GSM等。智能控制單元接近斷路器安裝，通過控制電纜與斷路器連接。智能控制單元的電源分主備供電，主電源為AC或DC 220V，由高壓線路經PT取得；后備電源由蓄電池提

供（安裝于智能控制單元箱內）。當正常工作時主電源對后備電源充電；當主電源失去時，由后備電源供電，仍可完成對斷路器的控制以及控制單元內的其他操作，后備電源（滿載時）可維持整機不小于48小時工作.斷路器操動機構中設有手動緊急分閘把手，作為控制系統或電源故障時緊急分閘操作之用。

 五、ZW32M戶外永磁真空斷路器的工作原理與過程：

ZW32-12M型真空永磁斷路器滅弧原理：ZW32-12M型真空永磁斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時，由于觸頭的特殊結構，在觸頭的間隙中也會產生適當的縱向磁場，促使真空電弧保持為擴散型，并使電弧均勻地分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅達到分斷的目的。由于采用縱向磁場控制真空電弧，所以真空斷路器具有強而穩定的開斷電流能力。

ZW32-12M型真空永磁斷路器儲能：ZW32-12/M型真空永磁斷路器分合閘能量儲存在高性能電容器中，電容器安裝于智能控制器單元箱體內。分合閘時由電容器瞬時放電提供能量。電容器充電能量由控制單元的主電源或后備電源提供，充電時間不大于10s，電容電壓誤差≤1V。

ZW32-12M型真空永磁斷路器合閘操作：ZW32-12M型真空永磁斷路器本地按動智能控制單元上的合閘按鈕，或者通過遠方遙控合閘操作，激勵操動機構的合閘線圈，使鐵芯驅動斷路器動觸頭按規定速度合閘。判斷出斷路器已處在合閘位置時，控制回路自動將合閘線圈電源斷開，此時鐵芯由于永久磁鐵的作用保持在合閘側，在合閘線圈斷電后，它不僅能夠克服斷路器觸頭彈簧的反作用力，而且還具有合閘自保持力，使斷路器可靠地保持在合閘位置。

ZW32-12M型真空永磁斷路器分閘操作：ZW32-12M型真空永磁斷路器   本地按動智能控制單元上的分閘按鈕，或者通過遠方遙控分閘操作，激勵操動機構的分閘線圈，克服合閘側永久磁鐵的自保持力的同時使分閘彈簧拉動鐵芯驅動斷路器動觸頭按規定速度分閘。

判斷出斷路器已處在分閘位置時，控制回路自動將分閘線圈電源斷開，此時鐵芯由于分閘彈簧拉力的作用保持在分閘側，使斷路器可靠地保持在分閘位置。

ZW32-12M型真空永磁斷路器手動緊急分閘操作：ZW32-12M型真空永磁斷路器在合閘位置，用絕緣操作棒鉤住斷路器手動分閘操作把柄上的拉環，并向下拉動，斷路器即可分閘，并且仍具有一定的分閘速度，可保證斷路器能可靠地開斷額定負荷電流。

ZW32-12M型真空永磁斷路器智能控制單元：ZW32-12M型真空永磁斷路器智能控制單元是專為中壓永磁開關設計的戶外型控制器。能方便的配合柱上永磁開關實現分、合閘管理，線路保護功能以及自動重合閘功能。控制器接近斷路器安裝，作為永磁開關的電子操作機構和智能保護器使用。

六、ZW32M戶外永磁真空斷路器結構特點：

ZW32M戶外永磁智能真空斷路器由三相高壓系統及內裝操動部件的主體箱構成，主體箱上設有供安裝固定、吊運用支座和吊身。

ZW32M戶外永磁真空斷路器裝有真空滅弧室的柱上真空斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安全、免維護、體積小、重量輕和使用壽命長等特點。

ZW32M戶外永磁真空斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能。    ZW32M戶外永磁真空斷路器可裝設二相或三相CT，輸出二相或三相電流供智能控制器進行信息分析。

ZW32M戶外永磁真空斷路器的合、分閘用單穩態永磁機構驅動。

ZW32M戶外永磁真空斷路器操作機構密封在開關箱體內部，可以有效避免開關因長期處于戶外環境下而引起的機構銹蝕。

ZW32M戶外永磁真空斷路器操作機構新穎、簡單、動作可靠、體積小、機械壽命可達10萬次。

ZW32M戶外永磁真空斷路器的安裝方式可用懸架吊裝在橫桿上，亦可裝在構架上。
