美國SUBCONN水密連接器Micro Circular系列介紹

適應市場要求更靈活、可靠和有成本效益的水下連接解決方案，可提供SubConn Micro連接器。

SubConn Micro Circular系列具有增強的密封能力并利用均勻的觸點尺寸和設計。基于最初的SubConn Circular系列，SubConn® Micro Circular連接器的開發是為了適應越來越緊湊的水下儀器，設備和系統的設計。

SubConn Micro Circular連接器可提供2至21個觸點，額定電壓為300V，標準在線型和隔板型5至10A.

SubConn Micro Circular連接器由高級氯丁橡膠和各種車身材料選項制成，并具有較高的海洋深度評級。 SubConn Micro Circular連接器具有增強的密封性能并利用均勻的觸點尺寸和設計。

應用包括

海上石油和天然氣，可再生能源和海底系統

國防系統和設備

海洋學系統，設備和儀器解決方案

遠程操作車輛(ROV)和遠程操作拖曳車輛(ROTV)系統

水下攝像機，視頻和照明系統

海底地震系統

潛水系統和設備

參數規格

電壓額定值：300 V AC rms

直流額定值：85％以上的交流額定值

2，3和4觸點額定電流：每個觸點10 A（每個連接器最大20 A）

5，6和8觸點額定電流：每個觸點5 A（每個連接器最大20 A）

G2 2,3和4觸點額定電流：每個觸點5 A（每個連接器最大20 A）

絕緣電阻：> 200 Mohm

接觸電阻：<0.01 ohm

濕交配：> 500

額定溫度（水）： - 4至60?C，25至140?F

溫度等級（空氣）： - 40至60?C， - 40至140?F

存儲溫度額定值： - 40至60?C， - 40至140?F

深度等級：700 bar，10,000 psi

深度等級PEEK：300 bar，4,350 psi

Voltage rating：300 V AC rms

DC rating：85% of above AC rating

2, 3 and 4 contacts current rating：10 A per contact (max 20 A per connector)

5, 6 and 8 contacts current rating：5 A per contact (max 20 A per connector)

G2 2, 3 and 4 contacts current rating：5 A per contact (max 20 A per connector)

Insulation resistance：> 200 Mohm

Contact resistance：< 0.01 ohm

Wet matings：> 500

Temperature rating (water)：- 4 to 60?C, 25 to 140?F

Temperature rating (air)：- 40 to 60?C, - 40 to 140?F

Storage temperature rating：- 40 to 60?C, - 40 to 140?F

Depth rating：700 bar, 10,000 psi

Depth rating PEEK：300 bar, 4,350 psi

材料規格

Connector body：Chloroprene rubber

Bulkhead body：Brass, stainless steel, titanium, anodised aluminium or PEEK

2, 3 and 4 contacts：Gold plated brass UNS - C36000

5, 6, 8 contacts and G2 2, 3 and 4 contacts：Female sockets in gold plated brass - UNS C36000

Male pins in gold plated beryllium copper

Location pin：Stainless steel AISI 303

O-rings：Nitrile

Locking sleeves：ABS

Snap rings：Stainless steel AISI 302

2, 3 and 4 conductor inline cable (60 cm, 2 ft)：18 AWG 0.82 mm2 chloroprene rubber

5, 6 and 8 conductor inline cable (60 cm, 2 ft)：20 AWG 0.52 mm2 chloroprene rubber

G2 2, 3 and 4 conductor inline cable (60 cm, 2 ft)：20 AWG 0.52 mm2 chloroprene rubber

2, 3 and 4 contacts bulkhead leads (30 cm, 1 ft)：20 AWG 0.52 mm2 coloured PTFE

5, 6 and 8 contacts bulkhead leads (30 cm, 1 ft)：22 AWG 0.33 mm2 coloured PTFE

G2 2, 3 and 4 contacts bulkhead leads (30 cm, 1 ft)：20 AWG 0.52 mm2 coloured PTFE

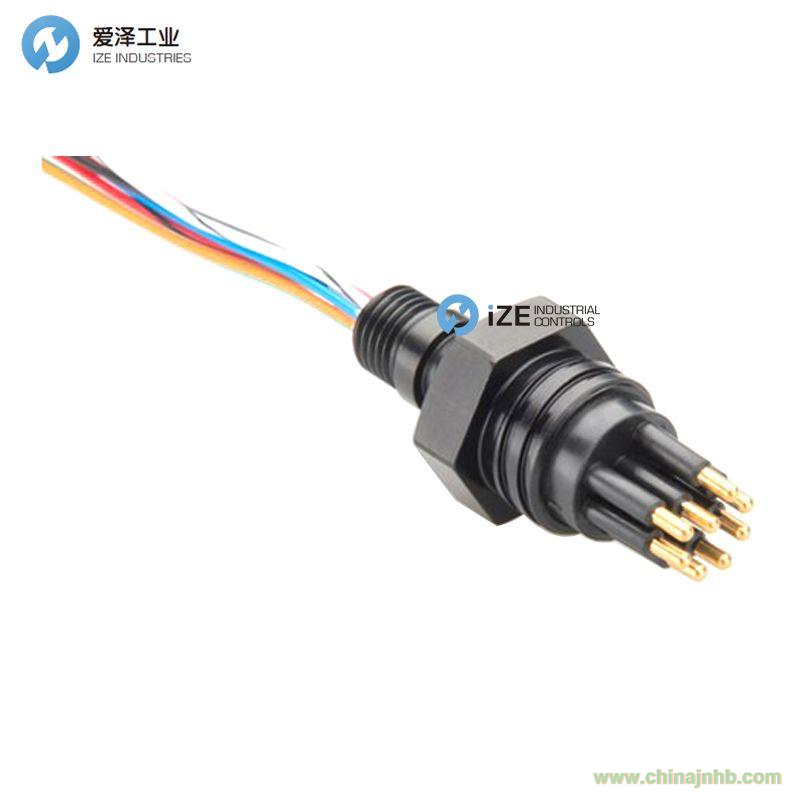

美國SUBCONN水密連接器Micro Circular系列

愛澤工業(IZE INDUSTRIES)特價經銷、常用備件SUBCONN水密連接器型號：

SUBCONN水密連接器MCIL2F

SUBCONN水密連接器MCIL2M

SUBCONN水密連接器MCBH2F

SUBCONN水密連接器MCBH2M

SUBCONN水密連接器MCBH2F-WB

SUBCONN水密連接器MCBH2M-WB

SUBCONN水密連接器MCBHRA2F

SUBCONN水密連接器MCBHRA2M

SUBCONN水密連接器MCOM2F

SUBCONN水密連接器MCOM2M

SUBCONN水密連接器MCOMB

SUBCONN水密連接器MCOMB

SUBCONN水密連接器MCPBOF2F

SUBCONN水密連接器MCPBOF2M

SUBCONN水密連接器MCDC2F

SUBCONN水密連接器MCDC2M

SUBCONN水密連接器MCDLS-F

SUBCONN水密連接器MCDLS-M

SUBCONN水密連接器MCDDWLS

愛澤工業成立于2010年，定位于向先進制造工業提供高端制造技術和設備。代理經營世界先進的電氣自動化、機械與傳動、流體控制、儀器儀表、工具等產品。作為電氣，液壓以及氣動解決方案的合作伙伴，我們利用我們的全球協作團隊，為客戶提供先進解決方案，市場知識以及相關增值服務來幫助優化客戶的工作效率，提高可靠性和安全性，致力于成為工業產品和解決方案的優質渠道。

如果有任何關于美國SUBCONN水密連接器Micro Circular系列的疑問，請隨時與我們聯系（021-31006702）。我們將盡全力解決您的問題。

有關美國SUBCONN更詳細的信息或者購買美國SUBCONN相關產品，請聯系愛澤工業。

If you have any question, please feel free to dial 0086-21-3100 6702 or browse our website: www.ize-industries.com.
