應用

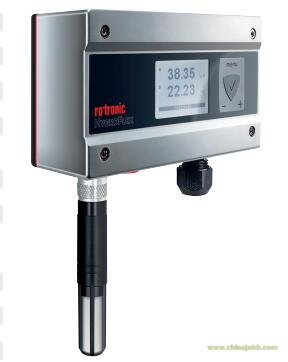

HygroFlex4 - HF4暖通空調自控系統在暖通空調和工業領域測量相對濕度和溫度，計算出露/霜點。
特點
· 精度： 23°C ±5 °C時精度為±1 %rh / ±0.2 °C
· 工作范圍：50…100 °C / 0…100 %rh
· 電路工作范圍： -40…60 °C / 0…100 %rh; -10…60 °C 帶LCD顯示
· 數字輸出
· 作為系統驗證的模擬器 *
· 業務接口
· 在23 °C時校準 10, 35, 80 %rh
技術參數
|
探頭類型
|
|
集成探頭
|
|
尺寸
|
|
157 x 129 x 45 mm
|
|
重量
|
|
220 克
|
|
運行環境
|
|
-40…60 °C / -10…60 °C (帶顯示) 0…100 %rh, 無冷凝
|
|
23 ±5 °C時精度
|
|
±1.0 %rh / ±0.2 °C
|
|
集成探頭的測量范圍
|
|
-50…100 °C / 0…100 %rh
|
|
電源/功耗
|
|
15…40 VDC / 12...28 VAC
|
|
傳感器長期穩定性
|
|
<1 %rh / 年
|
|
濕度傳感器
|
|
Hygromer IN-1
|
|
溫度傳感器
|
|
PT100 1/3 DIN Class B
|
|
過濾器濾芯
|
|
聚乙烯防塵過濾器, 灰色， 20 um
|
|
響應時間 t 63
|
|
<15 秒
|
|
允許風速
|
|
40 米/秒, 帶過濾器
|
|
濕度學計算值
|
|
露點或霜點
|
|
Airchip的可重復性
|
|
<0.02 %rh / 0.01 °C
|
|
安裝時間
|
|
典型值 <3 秒
|
|
測量間隔
|
|
典型值為1秒（無計算值）
|
|
顯示類型
|
|
可選的圖形顯示，顯示內容可配置
|
|
背光
|
|
無背光
|
|
告警指示
|
|
支持
|
|
開發軟件
|
|
ROTRONIC HW4.2
|
|
趨勢指示
|
|
帶顯示的信號支持
|
|
Statistical functions
|
|
最小/最大/平均值
|
|
通過軟件調整探頭
|
|
支持，通過通訊電纜
|
|
通過鍵盤調整探頭
|
|
顯示/鍵盤
|
|
軟件更新
|
|
通過互聯網和HW4軟件
|
|
通過HW4處理數據
|
|
通過接口電纜
|
|
設備密碼保護
|
|
支持
|
|
審計跟蹤/電子記錄
|
|
符合FDA 21 CFR Part 11和GAMP
|
|
輸出信號類型
|
|
2個
|
|
電路類型
|
|
2線制或3/4線制
|
|
用戶可定義的模擬輸出量程
|
|
支持
|
|
模擬輸出信號（標準）
|
|
2 x 0…1 V, 0…5 V, 0…10 V, 0(4)…20 mA
|
|
通訊接口
|
|
RS-485 / USB / LAN / WLAN / MODBUS (ASCII)
|
|
業務接口
|
|
Mini USB (UART)
|
|
服務信息
|
|
校準間隔
|
|
探頭材料
|
|
聚碳酸酯
|
|
外殼材料
|
|
ABS
|
|
電纜連接
|
|
M16電纜法蘭和螺絲壓緊端子
|
|
IP防護等級
|
|
IP63 (不包含帶USB / Ethernet接口的型號)
|
|
過濾器保護等級
|
|
符合UL94-HB
|
|
FDA/GAMP標準
|
|
符合FDA 21 CFR Part 11和GAMP
|
