PAM加藥裝置原理

PAM加藥裝置原理——加藥裝置概述
加藥裝置是一種具投藥、攪拌、輸送液體、自動控制于一體的成套設備，用于需要投加緩蝕劑、阻垢劑、殺菌劑的循環水系統，進行水質處理藥劑的準確投加與計量。在給水、排水處理過程中，常常投加各類化學藥劑作為阻垢、殺菌滅藻、混凝、絮凝用，以達到凈化水的目的。這些藥劑有固體顆粒、液體，在投加過程中必須溶解、稀釋及按配比定量投加方能取得好佳效果，所以溶藥投加裝置是水處理工程中的常用設備之一。

PAM加藥裝置原理——加藥裝置工作原理

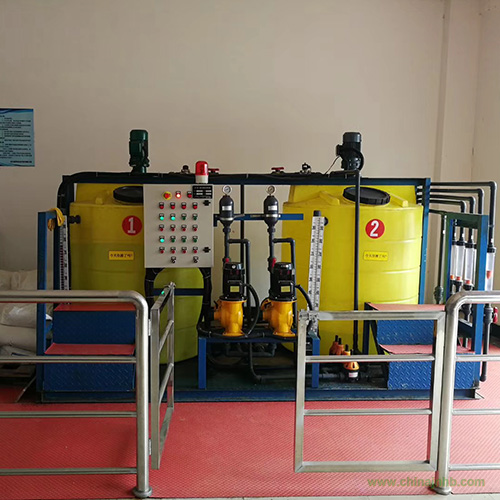

加藥裝置是以計量泵為主要投加設備、將溶藥箱、攪拌器、
液位計、安全閥、止回閥、壓力表、過濾器、緩沖器、管路、閥門、底座、扶梯、自動監視系統、電力控制系統等按工藝流程需要組裝在一個公共平臺上，形成一個模塊，即所謂的撬裝式組合式單元加藥裝置，采用的是機電一體化結構形式，從安裝上可分為固定式和移動式(推車式)，每種形式的加藥裝置均配有攪拌系統、加藥系統和自動控制系統。
幾個固定式撬裝可組合成一個整體，加上變頻控制系統，可實現就地控制、遠程自動控制、手動和自動相互轉換加藥。具有結構緊湊，體積小、噪音低、工作平穩、安裝簡單、操作使用方便等優點。加藥裝置通過不同的工藝設計，精確配置各類固體和液體的化學藥品的溶液，再用計量泵準確投加，以達到各種設計要求。如除垢、除氧、混凝、加酸、加堿等。加藥過程可手動操作，也可通過PC機、磁翻板液位計、PH計、行程控制器、變頻器等各種電器、儀表、使加藥裝置成為機電一體化產品、實現自動控制。
加藥裝置的加藥量及加藥壓力，可根據工業流程的需要，選取合適的計量泵。流量從1L/h到8000L/h,壓力從0.1MPa到25MPa范圍內均可選擇到合適的產品，計量泵的計量精度可高達±1%，并且可以實現多種介質同時輸送，單獨調整。加藥裝置中溶液箱的容積可由好小0.1m3到20m3,可根據加藥量選定，根據輸送介質的不同，有多種材料可供選擇，如碳鋼(碳鋼襯膠)、不銹鋼、非金屬材質(PE、PVC、PP、PTFE)等。

PAM加藥裝置原理——雙泵單控組合式自動加藥裝置本裝置
由一個計量箱、二臺加藥計量泵(互為備用)，一套交流變頻式自動加藥控制系統、連接管路、閥門、底座等組成，見圖1。計量箱的容積為1M'(用戶有特殊要求另議)，是否帶攪器、遠傳液位計、液位高低限報警以及罐體材質選擇由用戶或設計部門提出，也可由用戶直接向我單位咨詢。罐體材質有鋼、不銹鋼、襯膠罐體，用于不同的藥液。用戶訂貨時，必須說明計量泵如下參數：流量(1/H)，泵出口壓力(MPa)，泵流路材質(或者輸送藥劑的名稱、濃度)。

PAM加藥裝置原理——加藥裝置的使用
用戶按照投加料溶液的比例來配置藥劑，通過計量泵來精確投加
連接加藥裝置，然后檢查每個法蘭接口，加以固緊，以免流體泄漏。
2、連接計量泵的電源: 打開電控柜接線盒，將符合計量泵電動機要求的三相四線制電源線接入對應的接線端子。
3、通過控制操作開關瞬時啟動攪拌機，觀察電動機轉向，若轉向正確，固定好接線盒。若轉向不正確，調整相序后再固定好接線盒。
4、關閉排污閥。將藥液容器加滿藥液。
5、開啟加藥系統的閥門，啟動計量泵。
6、加藥裝置配置兩臺計量泵，其中一臺為加藥用泵，另一臺為備用泵。

PAM加藥裝置原理——特別注意：
加藥時，打開啟動計量泵（應確保此計量泵及相關管路暢通完好）對應的一路管路，關閉另一路管路。
裝置頂部設有溢流管，防止藥液的溢流，通過排污管路流出。
在加藥計量泵的入口處設有管式過濾器，防止大顆粒固體物質進入計量泵，將計量泵損壞
