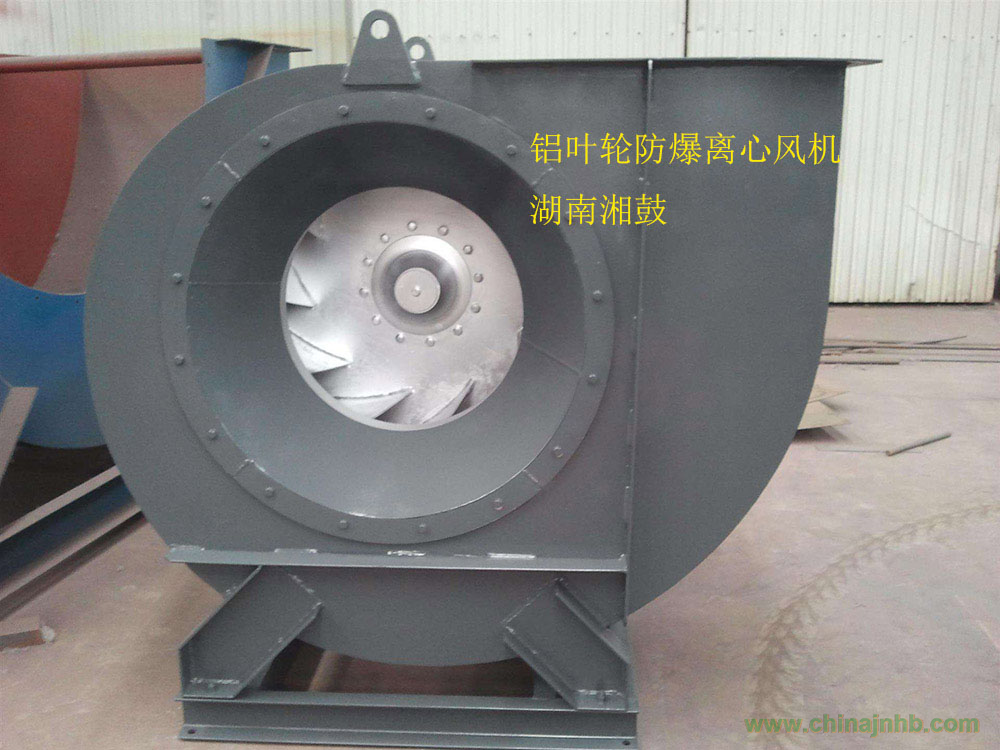

防爆離心通風機主要由：鋁制葉輪、機殼、聯軸器、軸、防爆電機 葉輪是產生風壓和傳遞能量的主要作功部件；機殼主要用來引入氣體和排出氣體，同時將氣體的部分動能變?yōu)閴毫δ埽宦?lián)軸器用來連接電機和風機，傳遞力矩。

結構特點

防爆離心通風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

(1)鋁制葉輪  由12個后傾翼形鋁制葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度。葉輪經靜、動平衡校正運轉平穩。同一機號的通、引風機葉輪結構相同。

(2)機殼  機殼是用普通鋼板焊接而成的蝸形體。風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。

(3)進風口  為收斂流線形的整體結構，用螺栓固定在機殼入口側。

(4)調節門  用來調節風機流量大小的裝置。由13片花辮式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。

(5)傳動組  由主軸、軸承箱，聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按0.5~1m3/h考慮。軸承箱上裝有溫度計和油位指示器。

防爆離心通風機的固定件引起共振

原因：

1、水泥基礎太輕或灌漿不良或平面尺寸過小，引起風機基礎與地基脫節，地腳螺栓松動，機座連接不牢固使其基礎剛度不夠；

2、風機底座或蝸殼剛度過低；

3、與風機連接的進出口管道未加支撐和軟聯結；

4、鄰近設施與風機的基礎過近，或其剛度過小；

處理方法：

1、加固基礎或重新灌漿，緊固螺母；

2、加強其剛度；

3、加支撐和軟聯接；

4、增加剛度；

防爆離心通風機軸承溫度過高原因：

1、軸承損壞；

2、潤滑油或潤滑油脂選型不對；

3、潤滑油位過高或缺油；

4、冷卻水量不夠；

5、電機和風機不同一中心線；

6、轉子振動；

處理方法：

1、更換軸承；

2、重新選型并更換合適的油品；

3、調整油位；

4、增加冷卻水量；

5、找徑向、軸向水平；

6、對轉子找平衡。
