盾構機簾布橡膠板基本原理

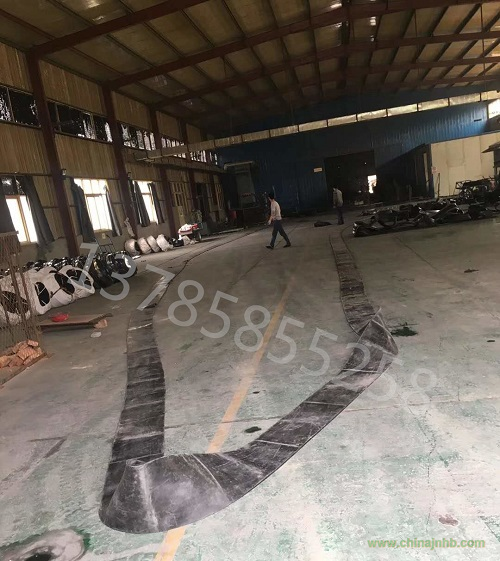

盾構出洞裝置包括簾布橡膠板、圓環板、扇形翻板及相較多的機型尺寸，其出洞簾布橡膠板設計制作成熟，受到諸多工程實例的檢驗，具有較好的代表意義，一般情況下，應的連接螺栓和墊圈：安裝順序為簾布橡膠板一圓形板一扇形翻板。安裝完成后，圓形板通過連接螺栓迫使簾布橡膠板緊貼洞門，盾構推進過程中，簾布橡膠板隨盾構前進方向翻轉，并且簾布橡膠板下緣被拉伸而緊貼盾構外壁，形成密封止水。此時，扇形翻板翻轉后會頂住簾布橡膠板，防止出現前方因水土壓力過大而導致簾布橡膠板逆向翻轉的情況出現；橡膠板在前方水土壓力的作用下還會緊靠扇形翻板，這種密封狀態是較為可靠的。

盾構進洞密封裝置，簾布橡膠板翻轉后由于被拉伸緊貼盾構外壁，扇形翻板通過外勒鋼絲繩施加壓力于從理論上來說，簾布橡膠板內緣拉伸率越大，橡膠板與盾構機之間越密貼，密封止水效果也越好。實際情況并非完全如此：13785855258 付

（１）盾構出洞密封狀態下，橡膠板在前方水土壓力的作用下會緊靠扇形翻板，這種密封狀態較為可靠，所以，出洞狀態下的簾布密封效果不必完全依賴簾布橡膠板的拉伸來保持緊貼蜃構外殼。

（２）橡膠板有一定的拉伸率，工程應用中一般約為２．８８左右，超過該拉伸率，橡膠板會發生撕裂破壞。

盾構通過時簾布橡膠板整體拉伸率雖較小，但如果局部出現應力集中，也會出現較大的拉伸率；整體拉伸率越大的情況下，橡膠板與盾構外殼之間環向摩擦力也越大，兩者之間越容易出現局部應力集中現象，也即局部拉伸率遠大于整體拉伸率的情況。這也是盾構外殼尺寸較大時，橡膠板設計選擇較小的拉伸率的原因所在。

（１）頂管機出洞狀態簾布橡膠板拉伸率為１．２４７～１．４９，這點與由６３４０ｍｍ盾構機的分析是吻合的：盾構出洞密封狀態是較為可靠的：

（２）頂管機進洞狀態簾布橡膠板拉伸率為１．７～２．８８，遠大于出洞狀態簾布橡膠板拉伸率。通過加大橡膠板拉伸率來使簾布橡膠板緊貼頂管機外壁以抵擋后方水土壓力，這種做法對于小尺寸的圓形頂管機是可以收到止水效果的。

（３）頂管機外直徑越大，簾布橡膠板拉伸率越小。這主要是隨著頂管機尺寸的加大，簾布橡膠板緊繃后與頂管機外殼之間的接觸面長度也越大，兩者之間沿簾布伸長方向｛環向）的摩擦力也越大，如果選擇大的橡膠板拉伸率也會增大環向摩擦力；而簾布的伸長不可能完全均勻，或者由于出現局部應力集中而使局部出現較大的拉伸率導致簾布撕裂破壞，所以從安全的角度考慮，簾布橡膠板伸長率適當放小。
