QJB0.85/8-260/3-740/S推進式水下攪拌機
QJB0.85/8-260/3-740/S推進式水下攪拌機用途及適用條件
適用與工業和城市污水處理廠曝氣池和厭氧池，可用池中水循環及硝化、脫氮和除磷階段創建水流等。
混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
混合攪拌系列潛水攪拌機適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
QJB0.85/8-260/3-740/S推進式水下攪拌機產品選用多級電機，潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。
1、潛水攪拌機電機故障表現：在分解電機前，我們進行了空運轉，以圖找出問題。不出預料，電機發出異常聲響，振動很大；電機軸的軸套處潛水攪拌機發出咝咝的聲音，好像是某個零件“丟轉”而不能同步的感覺；電機空運轉不到2分鐘軸伸溫度就達60多度，有燙手的感覺。
2、潛水攪拌機結構簡圖：下圖是推流器泵側軸承的裝配圖，軸承型號為SKF 6309。軸承外圈用擋圈5定位，內圈用軸套4定位，潛水攪拌機并用彈簧擋圈2和3固定；骨架油封11的規格為55x80x8，裝在擋圈5和軸套4之間，在軸套4上滑動；軸承另一端的固定依靠∮45軸段的軸肩和軸承座的臺階；∮55軸段與軸承座的配合為H8/f7，相當于一滑動軸承；斜齒輪7依靠過盈配合嵌固在潛水攪拌機軸8的右端部；1為甩油環，阻止齒輪箱的油進入骨架油封。
3、潛水攪拌機分解與檢查：首先拆除甩油環1、彈簧擋圈2和3；再拆除電機后端軸承蓋，將電機轉子軸8從電機定子體9的左邊抽出；然后依次拆除軸承6、軸套4、擋圈5和骨架油封！！！
QJB0.85/8-260/3-740/S推進式水下攪拌機結構：
潛水攪拌機主要由潛水攪拌機主機、安裝系統及電控設備組成。
潛水攪拌機按其作用分為混合型潛水攪拌機和低速推流型攪拌機。混合型潛水攪拌機按其結構特點又分為直聯沖壓式潛水攪拌機和非直聯式潛水攪拌機。低速推流型潛水攪拌機屬非直聯式潛水攪拌機。
混合型潛水攪拌機按其葉片成形方式又分為鑄件攪拌機和沖壓攪拌機。鑄件攪拌機葉片(葉輪)為鑄造成形，機體外殼材料一般為鑄鐵。沖壓攪拌機葉片為沖壓成形，機體外殼材料一般為不銹鋼。

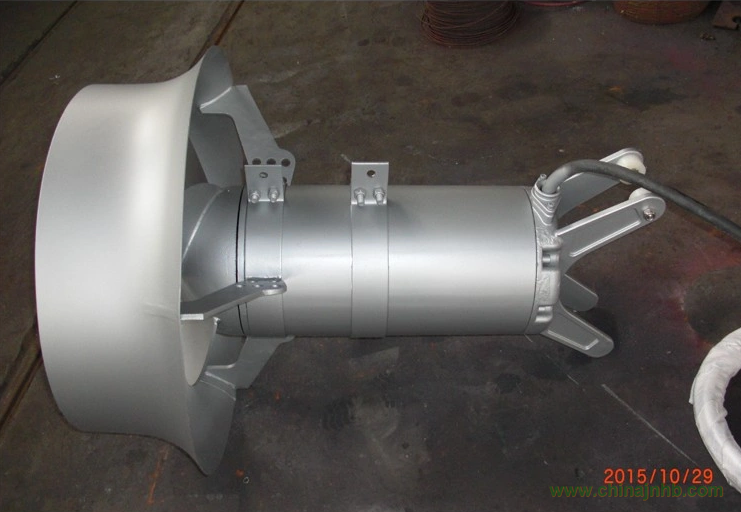

混合型潛水攪拌機一般配制導流罩以增加軸向流動并減少徑向流動，減少葉輪振動，增加運轉的平穩性。而低速推流型潛水攪拌機不配制導流罩。
QJB0.85/8-260/3-740/S推進式水下攪拌機應用范圍：
潛水攪拌機主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。
QJB0.85/8-260/3-740/S推進式水下攪拌機使用條件：
為了保證潛水攪拌機的正常工作，請正確選擇工作環境和運行模式。
最高介質溫度不超過40℃；
介質的pH值范圍：5~9；
介質密度不超過1150Kg/m3;
潛水深度不超過20m。
特別提示：
潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊環境下的要求，我公司可為用戶提供特殊設計。
性能參數:
QJB0.85/8-260/3-740/S推進式水下攪拌機潛水攪拌機在額定電壓為380伏,頻率為50Hz的性能參數如下表：
|
型號
|
電機功率（kW）
|
額定電流（A）
|
葉輪轉速（r/min）
|
葉輪直徑（mm）
|
推力（N）
|
重量（Kg）
|
|
混
合
攪
拌
|
QJB0.85/8-260/3-740/C/S
|
0.85
|
3.2
|
740
|
260
|
163
|
55/65
|
|
QJB1.5/6-260/3-980/C/S
|
1.5
|
4
|
980
|
260
|
290
|
55/65
|
|
QJB2.2/8-320/3-740/C/S
|
2.2
|
5.9
|
740
|
320
|
582
|
88/93
|
|
QJB4/6-320/3-960/C/S
|
4
|
10.3
|
960
|
320
|
609
|
88/93
|
|
QJB1.5/8-400/3-740/C/S
|
1.5
|
5.2
|
740
|
400
|
600
|
74/82
|
|
QJB2.5/8-400/3-740/C/S
|
2.5
|
7
|
740
|
400
|
800
|
74/82
|
|
QJB3/8-400/3-740/C/S
|
3
|
8.6
|
740
|
400
|
920
|
74/82
|
|
QJB4/6-400/3-980/S
|
4
|
10.3
|
980
|
400
|
1200
|
74/82
|
|
QJB4/12-620/3-480/S
|
4
|
14
|
480
|
620
|
1400
|
190/206
|
|
QJB5/12-620/3-480/S
|
5
|
18.2
|
480
|
620
|
1800
|
196/212
|
|
QJB7.5/12-620/3-480/S
|
7.5
|
28
|
480
|
620
|
2600
|
240/256
|
|
QJB10/12-640/3-480/S
|
10
|
32
|
480
|
620
|
3300
|
250/266
|
