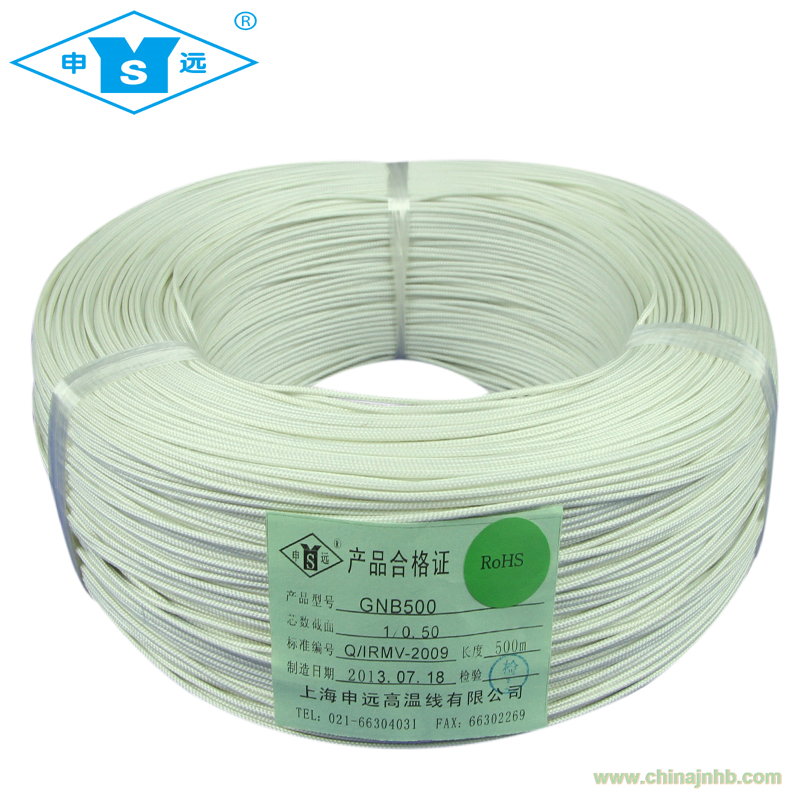

產品型號：GN500-02
執行標準：Q/IRMV5－2009
產品特性：
1、額定電壓：300/500V
2、工作溫度：-60～+450℃
3、導 體：絞合鍍鎳銅線
4、絕 緣：玻璃纖維編織+氟金云母帶
5、顏 色：白
特點/用途：
固定敷設， 外加火焰燃燒，無有害有毒氣體。本產品是冶金、熱工、石油、化工、天然氣、煤油等特殊環境中，需要防火性能的各種電氣裝置中所需用的電線電纜.
交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
規格結構及技術參數：
|
標稱截面
（mm2）
|
導體結構
根數/線徑（mm）
|
絕緣厚度
（mm）
|
外徑控制
（mm）
|
20 ℃時導體直流電阻
（Ω/km）
|
包裝長度
（m）
|
|
0.5
|
7 × 0.30
|
0.5
|
2.3 ± 0.3
|
40.8
|
200
|
|
0.75
|
11 × 0.30
|
0.5
|
2.5 ± 0.3
|
24.3
|
200
|
|
1
|
14 × 0.30
|
0.5
|
2.6 ± 0.3
|
20.0
|
200
|
|
1.5
|
21 × 0.30
|
0.5
|
2.9 ± 0.3
|
12.6
|
100
|
|
2
|
28 × 0.30
|
0.6
|
3.3 ± 0.5
|
9.84
|
100
|
|
2.5
|
35 × 0.30
|
0.6
|
3.6 ± 0.5
|
7.37
|
100
|
|
4
|
56 × 0.30
|
0.8
|
4.7 ± 0.5
|
4.83
|
100
|
|
6
|
84 × 0.30
|
0.8
|
5.5 ± 0.5
|
3.26
|
100
|
|
10
|
84 × 0.40
|
0.8
|
6.6 ± 0.5
|
1.80
|
100
|
|
16
|
228 × 0.30
|
0.8
|
7.8 ± 0.5
|
1.31
|
100
|
|
126 × 0.40
|
0.8
|
7.8 ± 0.5
|
1.31
|
100
|
|
25
|
196 × 0.40
|
0.8
|
9.5 ± 0.5
|
0.758
|
100
|
|
361 × 0.30
|
0.8
|
9.5 ± 0.5
|
0.758
|
100
|
|
35
|
494 × 0.30
|
1.0
|
11.2 ± 1.0
|
0.548
|
100
|
|
50
|
396 × 0.40
|
1.2
|
13.2 ± 1.0
|
0.384
|
100
|
|
703 × 0.30
|
1.2
|
13.2 ± 1.0
|
0.384
|
100
|
|
70
|
551 × 0.40
|
1.2
|
15.4 ± 1.0
|
0.289
|
100
|
|
988 × 0.30
|
1.2
|
15.4 ± 1.0
|
0.289
|
100
|
|
95
|
760 × 0.40
|
1.2
|
17.4 ± 1.0
|
0.205
|
100
|
|
備注：根據供需雙方協議，可以生產其他規格的產品。
|
