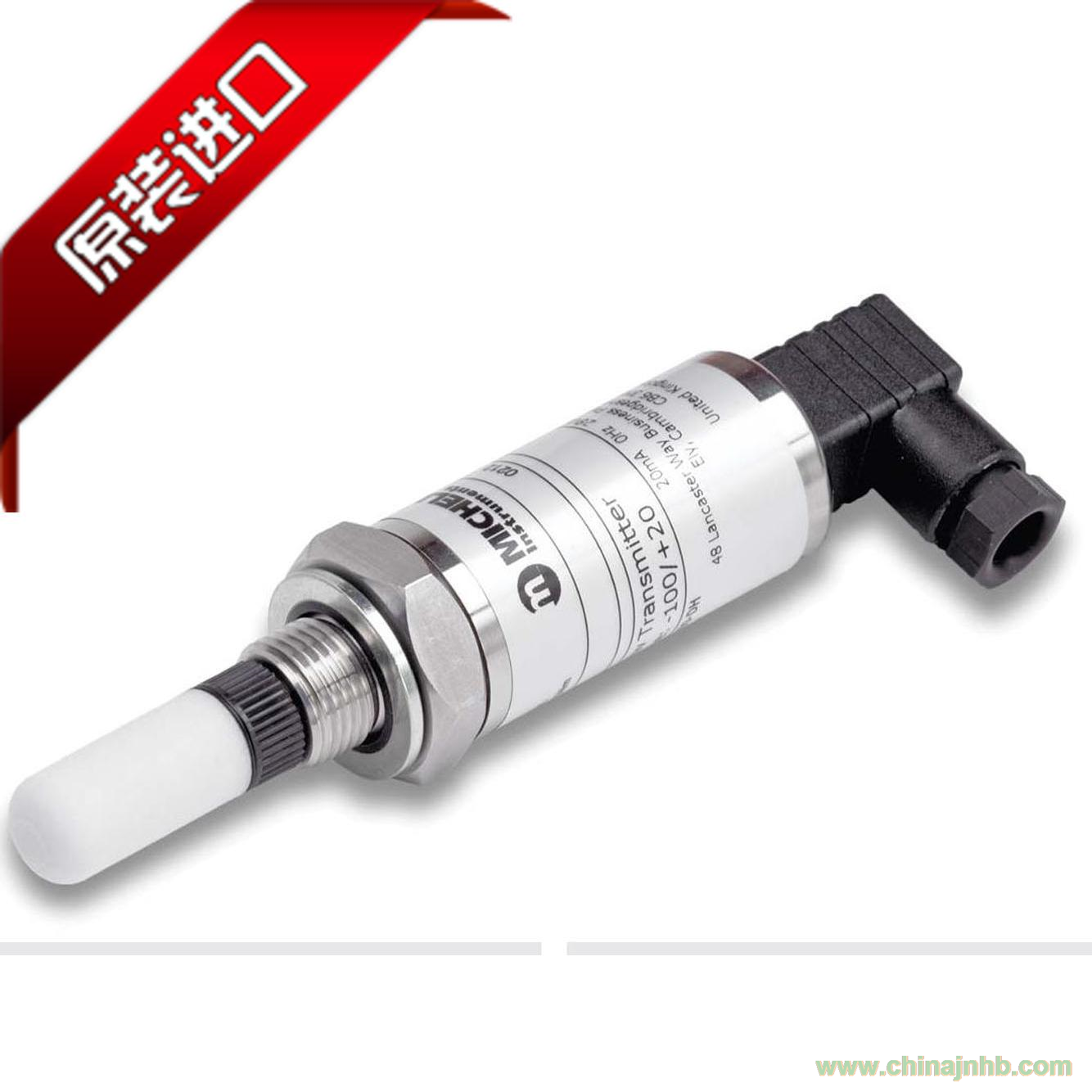

經 ATEX 認證的，適用于危險場合連續測量的兩線制、堅固可靠的經濟性阻抗露點變送器。
亮點
-
ATEX FM/CSA 認證
-
兩線制連接
-
露點， ppm 輸出
-
IP66 (NEMA 4)
-
優異的傳感防護
-
寬量程校驗，-100 ~ +20°C 露點
-
工作溫度： -40°C ~ +60°C
-
快速響應
|
|
技術指標
|
|
性能
|
|
|
露點量程
|
-100 ~ +20°C 露點
|
|
露點精度
|
±2°C 露點
|
|
響應時間
|
T95為5分鐘 (從干到濕)
|
|
重復性
|
0.5°C 露點
|
|
輸入/輸出
|
|
|
輸出信號
|
4-20 mA (兩線) 有源輸出，全量程可自定義
露點 -100 ~ + 20°C
-148 ~ +68°F
0-3000 ppmV
ppmV 輸出或者非標準輸出量程必須在下單時注明
|
|
電源電壓
|
12–28 V DC
|
|
電阻負載
|
最大 250 Ω @ 12 V
500 Ω @ 24 V
|
|
電流消耗
|
最大 20mA
|
|
電源波動影響
|
±0.005% RH/V
|
|
工況要求
|
|
|
工作溫度
|
-40 ~ +60°C
|
|
工作濕度
|
0–100% RH
|
|
工作壓力
|
最大 45 MPa (450 barg)
|
|
流量
|
1 ~ 5 Nl/min， 安裝于標準采樣套筒內；
0 to 10m/sec， 直接插入式
|
|
溫度系數
|
工作溫度范圍內已作溫度補償
|
|
機械性能
|
|
|
密封防護等級
|
IP66 相對應的標準 BS EN 60529:1992,
以及 NEMA 4 相對應的標準 NEMA 250-2003
|
|
外殼材質
|
不銹鋼
|
|
尺寸
|
L=132mm x ?27mm
|
|
Mounting Thread
|
5/8" - 18 UNF
|
|
重量
|
150g
|
|
過濾器
|
HDPE 保護帽
80μm 不銹鋼保護帽 (可選)
|
|
電氣連接
|
見表格
|
|
互換性
|
傳感器可互換
|
故障概況
(出廠設置)
|
|
狀況
|
輸出
|
|
傳感器故障
|
23 mA
|
|
露點低于量程
|
4 mA
|
|
露點超量程
|
20 mA
|
|
|
