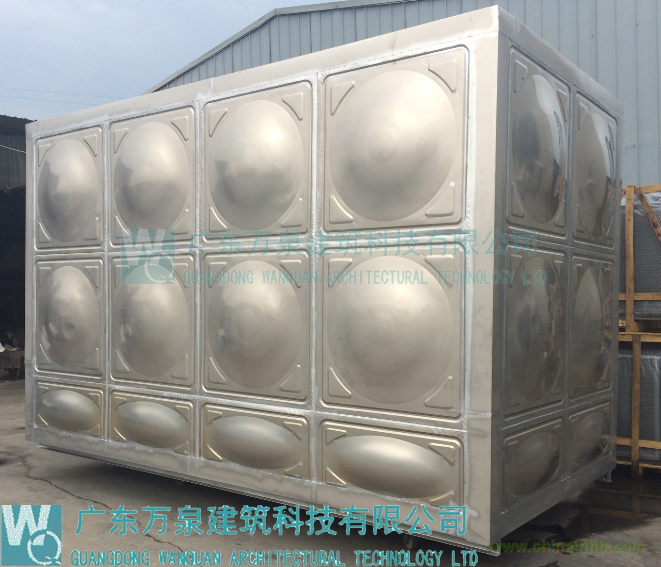

水箱按 02S101《矩形給水箱》、92SS177《裝配式給水箱》、93S178《沖壓鋼板給水箱》、JB/T4735《鋼制常壓容器衛生標準》進行設計制作檢驗；衛生標準必須符合 GB9684《不銹鋼食品容器衛生標準》、GB17219《生活飲用水輸配水設備及防護材料的安全評價規范》。
產品特點
1、不生銹，選用進口食品級 SUS304，SUS316 和 SUS444 不銹鋼板材特有的優良耐蝕性，可永久性防銹；
2、永不滲漏，獨特的結構設計全焊接現場組合，具有超卓的強度，不會出現漏水及密封不嚴現象；
3、任意組合，造型應用戶要求，容積滿足一切設計要求，安裝現場無特殊要求，尤其適合于改造工程；
4、結構科學，獨特的板形設計和沖壓加工，科學的內部支撐構件和高強度的不銹鋼材料，使水箱整體具有出類拔萃的力學強度和流暢的外型；
5、自重較輕，主材選用 1.5-3.0mm 不銹鋼制作，大大降低了水箱自重。
選用材料
根據貯液的性質和使用環境選用不同的食品級不銹鋼板材(SUS304、SUS316、SUS444 等)，以保證容器的安全使用，鋼板經油壓機模壓制成 1000mm×
1000mm 或 1000mm×500mm 的標準板塊，現場采用氬弧焊焊接而成，焊絲選用 ER308,H0Cr21Ni10 不銹鋼焊絲，焊縫表面經酸洗鈍化處理，確保焊縫經久耐用不腐蝕，底盤采用熱浸鋅 Q235-A 碳素鋼槽鋼。
適用范圍
1、建筑行業生活及消防給水；
2、各種場合的儲水池；
3、工礦企業的生產、生活給水；
4、其它類型的介質容器（例如：液態化工產品、啤酒、乳類）；
5、各種類型的循環水、冷卻水、熱水供應系統。
產品規格
|
型號
|
設計容積(m3)
|
有效容積(m3)
|
長(m)
|
寬(m)
|
高(m)
|
板厚(mm)
|
|
頂板
|
底板
|
側板
|
|
側一
|
側二
|
側三
|
側四
|
|
WQSX4
|
4.0
|
3.4
|
2.0
|
2.0
|
1.0
|
1.0
|
1.5
|
1.2
|
|
|
|
|
WQSX6
|
6.0
|
5.4
|
2.0
|
2.0
|
1.5
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX8
|
8.0
|
7.4
|
2.0
|
2.0
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX10
|
10.0
|
9.2
|
2.5
|
2.0
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX12
|
12.0
|
11.1
|
3.0
|
2.0
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX15
|
15.0
|
13.9
|
3.0
|
2.5
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX18
|
18.0
|
16.6
|
3.0
|
3.0
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX20
|
20.0
|
18.5
|
4.0
|
2.5
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX24
|
24.0
|
22.2
|
4.0
|
3.0
|
2.0
|
1.0
|
2.0
|
1.2
|
1.5
|
|
|
|
WQSX30
|
30.0
|
28.2
|
4.0
|
3.0
|
2.5
|
1.0
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX40
|
40.0
|
37.6
|
4.0
|
4.0
|
2.5
|
1.0
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX50
|
50.0
|
47.0
|
5.0
|
4.0
|
2.5
|
1.5
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX60
|
60.0
|
56.4
|
6.0
|
4.0
|
2.5
|
1.0
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX80
|
80.0
|
75.2
|
8.0
|
4.0
|
2.5
|
1.0
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX100
|
100.0
|
94.0
|
8.0
|
5.0
|
2.5
|
1.2
|
2.0
|
1.2
|
1.5
|
2.0
|
|
|
WQSX120
|
120.0
|
114.0
|
8.0
|
5.0
|
3.0
|
1.2
|
2.5
|
1.2
|
1.5
|
2.0
|
|
|
WQSX150
|
150.0
|
142.5
|
10.0
|
5.0
|
3.0
|
1.2
|
2.5
|
1.2
|
1.5
|
2.0
|
|
|
WQSX180
|
180.0
|
171.0
|
10.0
|
6.0
|
3.0
|
1.2
|
2.5
|
1.2
|
1.5
|
2.0
|
|
|
WQSX200
|
200.0
|
192.5
|
10.0
|
5.0
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX240
|
240.0
|
228.0
|
8.0
|
7.5
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX300
|
300.0
|
285.0
|
10.0
|
7.5
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX500
|
500.0
|
475.0
|
12.5
|
10.0
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX600
|
600.0
|
570.0
|
15.0
|
10.0
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX800
|
800.0
|
760.0
|
16.0
|
12.5
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
|
WQSX1000
|
1000.0
|
950.0
|
20.0
|
12.5
|
4.0
|
1.2
|
3.0
|
1.5
|
1.5
|
2.0
|
2.5
|
