詳細說明

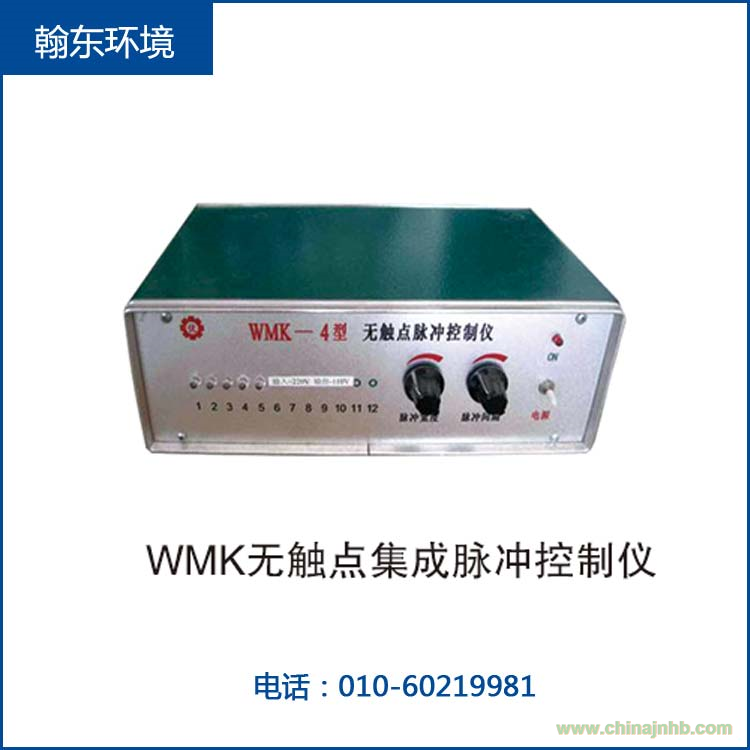

 WMK型無觸點集成脈沖控制儀系列產品，是專為脈沖袋式除塵器而設計，該系列產品是緊跟現代電子科學的迅猛發展，采用了目前較先進的數字集成電路，通過長期從事袋式除塵控制系統的現場設計及自動化產品的開發制作經驗，博采眾家同類產品所長而全新設計推出的一種新型產品。該系列產品具有小型化、多功能、低功耗、高集成度、強抗干擾、經久耐用、操作維護簡單等諸方面的優點。大大滿足了各種脈沖袋式除塵器主機的配套使用。全部采用工程專用全密封塑料透明防塵機箱，外形美觀，操作使用方便。

脈沖控制儀的工作原理：

◆控制儀每次輸出一位的驅動電壓，一個驅動電壓持續時間，稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間，稱為脈沖間隔。控制儀完成對所有位的電磁閥驅動輸出所需要的時間，稱為脈沖周期。兩個脈沖周期之間的停頓時間，稱為循環間隔。

◆本控制儀核心控制由單片機實行，實現按鍵參數設定、數碼顯示及循環間隔、脈沖間隔和脈沖寬度控制。各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。本控制功能齊全，操作簡單明了。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。

◆除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。

無觸點脈沖控制儀的注意事項：

a)輸出接頭嚴禁虛焊和接觸不良。往往因接觸不良產生的電火花干擾會影響整個電路的正常工作。必須引起注意。

b)單機輸出公共線只能提供單機使用，多機使用輸出部分應單機接，且不可相互連接。

c) 20門、14門控制儀輸出公共線有獨立接線柱或一根其他顏色的線，各電磁閥一端接20門輸出插頭，另一端接到公共線上。其余20門以內的控制儀輸出公共線，一般排最后，導線顏色也不同，安裝時請注意。

d)保險管燒更換時不大于0.75A，0.5A最好，嚴禁用油導線或其他物代替電源輸入端。火線和零線都應接入0.5A，0.75A的保險絲，以確保儀器安全使用。

e)控制儀啟動電磁閥，電磁閥及連接導線不應出現短路，漏電現象，所以要經常檢查。對地電陰要大于2兆歐。
