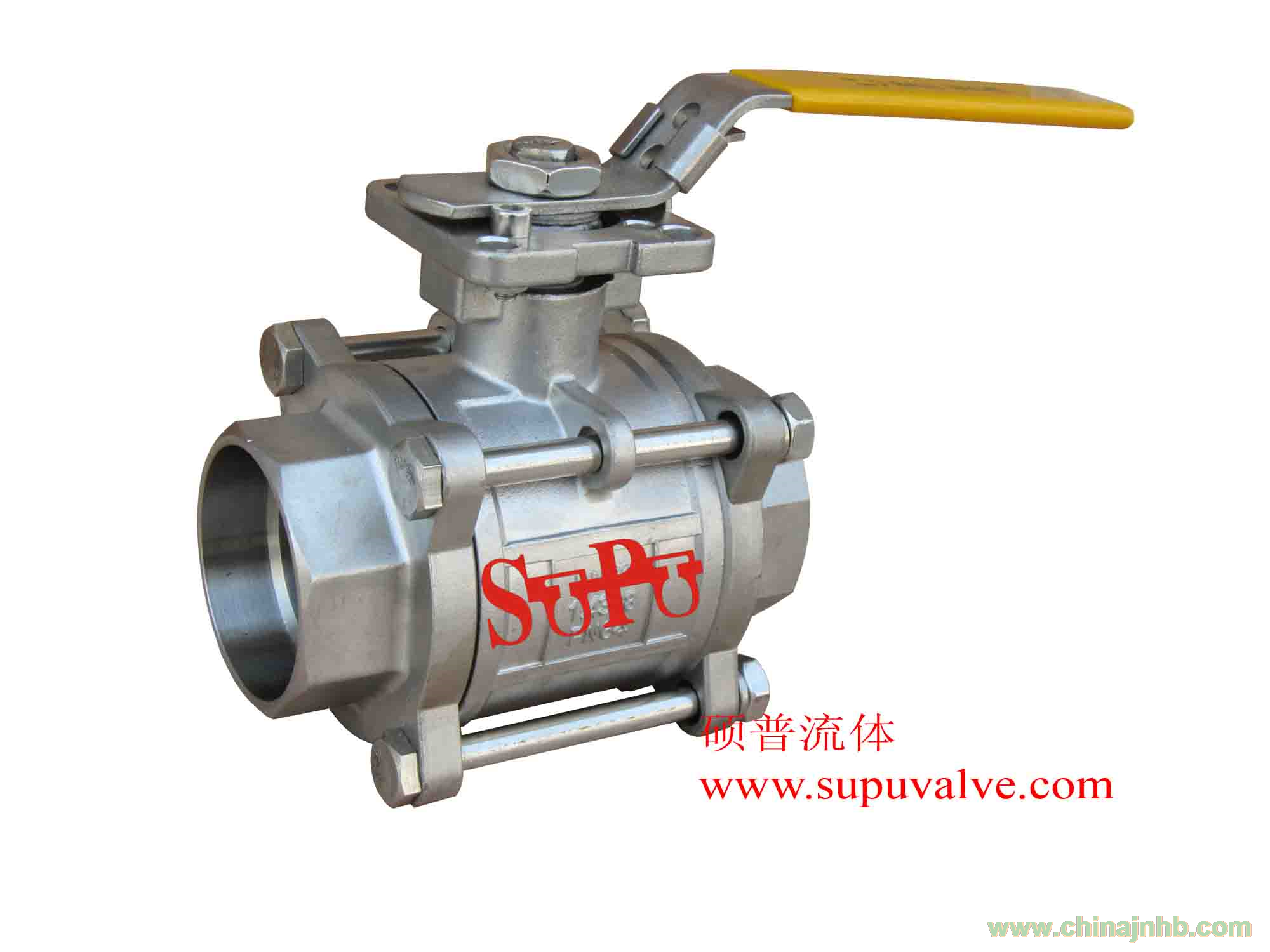

手動承插焊球閥（型號：SPQ941-16P）

技術參數

電動執行器選配： ITQ系列

作用形式： 普通開關型、調節型（4～20mA）

環境溫度： -30～+70

電源電壓： AC220V、AC380V（其他定制AC24等） 50/60Hz

防護等級： IP67、IP68可選

功能選項 （可選）

防 爆 型： 防爆等級：dBT3/T4

信號反饋： 有源信號、S無源信號

帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）

手動功能： 電動執行器帶有手動開閥、關閥功能

調 節 型： 輸入4～20mA信號,實現閥門調節功能

備注: 電動執行器參數請另參考所選配的電動執行器資料.

法蘭球閥標準規范

設計標準：GB/T12237-1989;DIN3357/1,2:API608

法蘭尺寸：GB/T9113.1、JB/T79；DIN3202;JIS B2002;ASME B16.10

結構長度：GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10

檢驗試驗：GB/T13927;DIN3230/3;API598;JIS B2003

球閥參數：

公稱壓力：PN1.6、2.5、4.0Mpa

連接方式： 承插焊

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

密封材料：PTFE、PPL

閥桿材質：304、316不銹鋼

適用溫度范圍：-20～232～350，金屬密封：450~600

適用介質：水、油、氣、粉末，各種有機溶劑等某些腐蝕性液體（W?O?G）

詳細介紹：

電動執行器采用韓國原裝進口，精密耐磨，回差極小，安全保證；

有雙重限位、過熱、過載保護（選擇功能）；

免加油、免點檢、防水防銹、且可減少電磁干擾；

球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；

球閥與球體之間帶防靜電裝置；

球閥閥桿防爆出設計,防火結構設計；

雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求；

雙碟形彈片自動壓緊填料設計。

用途:適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
