技術參數

氣缸選配： SUPU、BITORQ

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20-+80

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）

備注: 氣缸參數請另參考所選配的氣動執行器資料.

球閥標準規范

閥 門 檢 驗：ISO/DIN 52081987

驅動裝置連接：ISO 5211

球閥參數：

公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG、2000WOG

連接方式：卡箍

閥體材質：不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

密封材料：PTFE、PPL

適用溫度范圍：-20～232～350

適用介質：水、油、氣等某些腐蝕性液體（W?O?G）

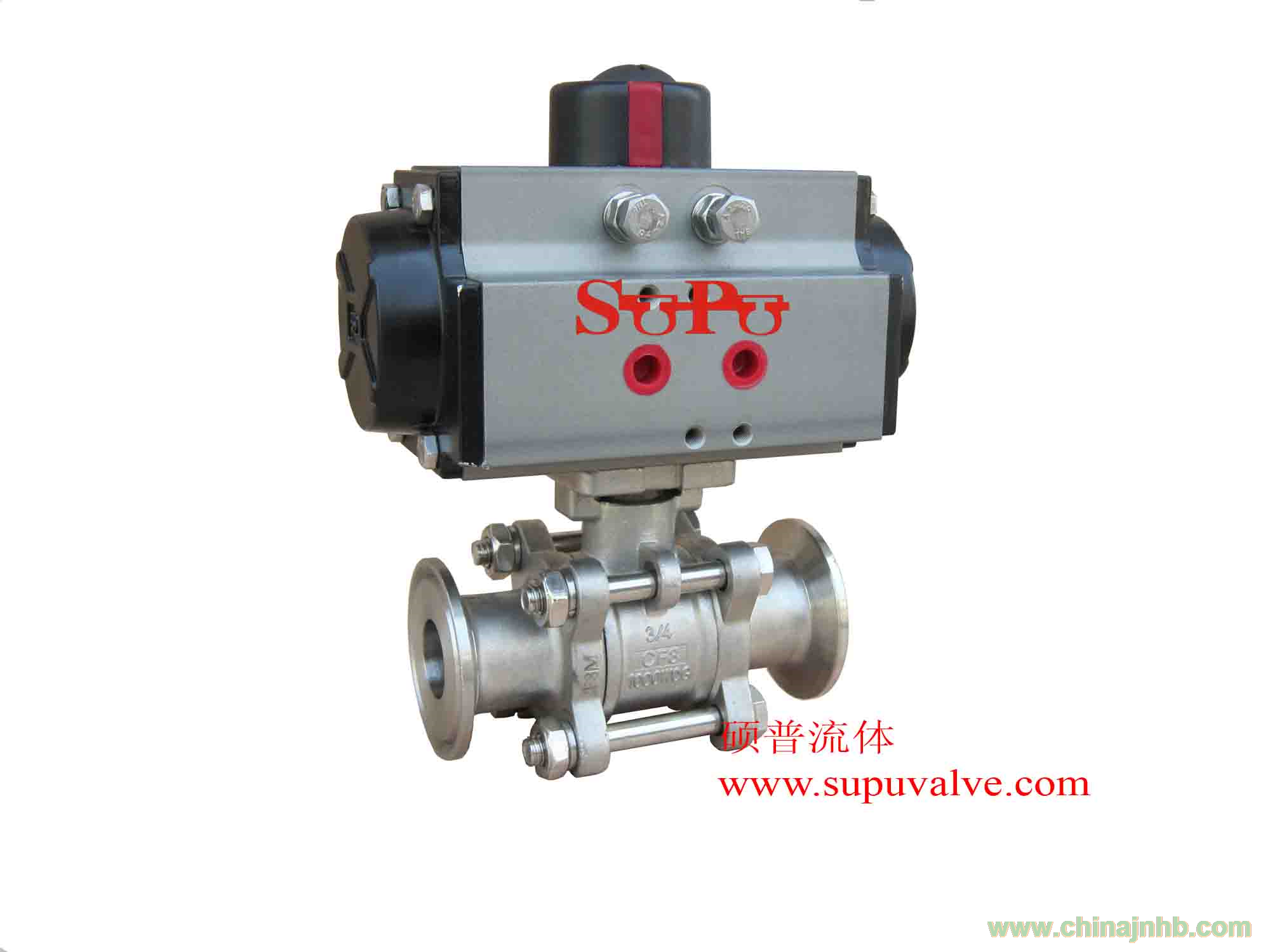

詳細介紹：

氣動執行器表面經陽極氧化處理，齒輪齒條結構；

有開關兩個位置+/-5°行程調節；

NAMUR標準氣源接口，可與電磁閥直接連接；

正常使用壽命可達100萬次；

球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；

球閥與球體之間帶防靜電裝置；

球閥閥桿防爆出設計；

雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求；

雙碟形彈片自動壓緊填料設計。

用 途：本球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
