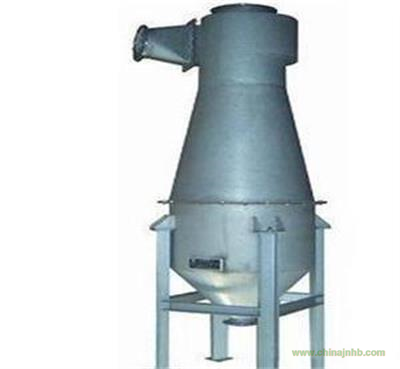

一、CLK擴散式旋風除塵器簡介
擴散式旋風除塵器，又稱帶倒錐體旋風除塵器，是可以避免粉塵造成二次揚塵，除塵效率高的設備。適用于捕集干燥的非纖維性的顆粒狀粉塵。該除塵器廣泛應用于冶金、鑄造、建材、化工糧食、水泥等行業中，捕集干燥的非纖維性顆粒狀粉塵和煙塵除塵，可做回收物料設備使用。
二、CLK擴散式旋風除塵特點
擴散式旋風除塵器筒身呈倒圓錐形，因而減少了含塵氣體自筒身中心短路到出口去的可能性，并裝有圓錐形的反射屏，防止兩次氣流將已經分離下來的粉塵重新卷起，被上升氣流帶出，它具有除塵效率高，結構簡單，加工制造容易，投資低和壓力損失適中等優點。
三、擴散式旋風除塵器工作原理
含塵氣體經矩形進氣管沿切向進入除塵器筒體，粉塵在離心力的作用下分離到器壁，并隨氣流向下旋轉運動，大部分氣流受反射屏的反射作用，旋轉上升經排氣管排出。小部分氣流隨粉塵經反射屏和椎體之間的環隙進入灰斗，進入灰斗的氣體速度降低，由于慣性作用，粉塵落入灰斗內由卸灰閥排出，氣體則經反射屏的透氣孔上升至排氣管排出。
四、旋風除塵器的結構設計
旋風除塵器的各部分的構造比例設計要合理。旋風除塵器的外筒直徑及高度對其性能的影響較大，外筒體的直徑較小，氣流運動給予塵粒的離心力越大。因此，外形細長的旋風除塵器比短粗的除塵器效率要高，而且能夠捕集較細的塵粒，但是流體的阻力較大。一般認為，能效較好的旋風除塵器的外筒部分的高度為其直徑的1-2倍，椎體部分的高度為直徑的1-3倍，椎體的角度為20°-40°
旋風除塵器入口的斷面的寬高之比也很重要，寬高比越小，井口氣流在徑向方向越薄，越有利于粉塵在圓筒內的分離和沉降，除塵效率就越高。因此進口斷面多采用個矩形，寬高之比為2左右。
