一、概述

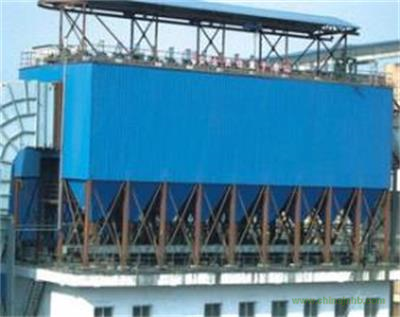

LCPM系列側噴低壓脈沖袋式除塵器具有凈化效率高，處理氣體能力大，性能穩定，操作方便、濾袋壽命長、維修工作量小等優點。側噴低壓脈沖布袋除塵器可廣泛應用于制造、建材、冶金、鑄造、化工、機械、礦山采掘、糧食加工等行業及各工礦企業中工業性粉塵的凈化除塵及生產工藝中的粉塵清理與回收等。
二、設備構造
側噴低壓脈沖除塵器構造特點是氣包的噴吹裝置放在除塵器側部，上部不設噴吹管和文氏管。主要特點：
1、上箱體，包括可掀起的小型檢修門。
2、中箱體，包括花板、布袋、骨架、矩形誘導管、氣包、中箱體檢查門、進出風管等。
3、下箱體及灰斗，包括灰斗檢修門、螺旋輸送機及傳動電機、出灰口、支腿等。
4、噴吹系統，包括脈沖電磁閥和脈沖程序控制儀。
三、 LCPM系列側噴低壓脈沖袋式除塵器特點：
1、采用目前國際上先進的離線三狀態（過濾、清灰、靜止）清灰方式，從而清灰徹底可靠，避免了清灰的“再吸附”現象。
2、對關鍵影響主性能的元件如脈沖閥，采用進口件，其易損件膜片的使用壽命超過100萬次，連續運行可保證四年以上。
3、采用分室噴對清灰技術（氣箱脈沖），一個脈沖閥要同時噴吹一室（每室的濾袋數量有32、64、96、128四種規格系列），所以較普通的高壓脈沖除塵器1個閥噴吹6條袋，可減少脈沖閥數量6-20倍。
4、設計了預收塵機構，不但克服了粉塵直接沖刷磨損除塵布袋，而且可以處理高濃度，允許入口濃度達1000g/Nm3
5、脈沖閥三狀態清灰機構采用單片機自動控制。并兼有定阻或定時或手動三種控制方式任選。
四、 LCPM系列側噴低壓脈沖袋式除塵器工作原理
當含塵氣體由進風管進入除塵器箱體內，在擋流板碰擊下氣流便轉向流入灰斗。同時，流速減慢，在慣性及粉塵的自重作用下，較粗顆粒粉塵直接落入灰斗并從排灰機構卸出，起到了預收塵的作用；其它較輕細粉塵隨氣流向上吸附在濾袋的外表面上，過濾后干凈的氣體透過濾袋進入上箱體并匯集出風管排出。（對于小規格32袋系列的產品其進風口設置在灰斗上，原理同上）。
隨著過濾工況持續，積聚在濾袋外表面的粉塵將越積越多，相應就會增加設備的運行阻力，為了保證系統的正常運行，除塵器阻力應維持在限定的1200-1600Pa范圍內,當超過此限定范圍應由脈沖自動控制器通過定阻或定時或手動發出指令,進行三狀態清灰。
該脈沖除塵器的關鍵技術是采用循環的分室離線清灰方式.其清灰過程是先切斷某一室的凈氣出口通道使其處于無氣流通過的狀態,然后進行脈沖清灰,清灰后再經若干秒鐘的自然沉降時間后,再打開該室的凈氣出口通道,不但清灰徹底,而且,避免了噴吹清灰后產生的粉塵二次飛揚,如此逐室循環清灰。
