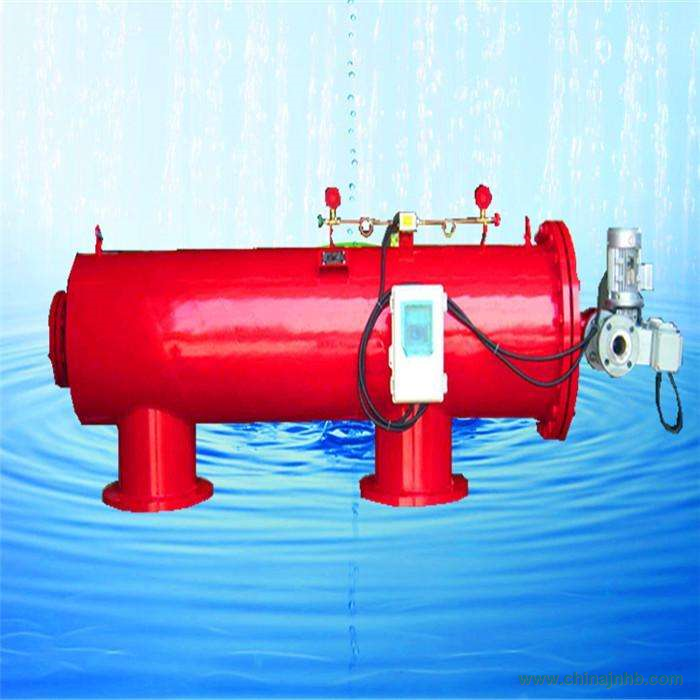

臥式自清洗過濾器，控制方式可選壓差、時間、手動及PLC控制。
一、原理概述
當水從進水口進入過濾器濾筒內部，雜質被攔截在過濾筒內壁，過濾后的干凈水從出水口流出，當濾筒內壁的雜質越積越多時，自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，將開始自清洗過程，整個包含兩個步驟：打開位于自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流，自清洗過濾器的整個運行過程由隨機配備的一個智能控制箱來控制。
二、特點
■單臺最大過濾流量可達4000m/h
■過濾精度從4000微米-20微米
■濾網可選鉆孔（4000-800μm），楔形（1000-50μm）編織復合（800—20μm）
■最小工作壓力≥0.1MPa
■最高工作壓力≤1.6MPa(特殊可定制)
■工作溫度≤95℃
■電源：380V/50Hz
■清洗電機功率：0.09-1.5KW
■控制電壓：AC24V
■清洗方式：刷式
■控制方式：壓差、時間、手動及PLC
■清洗時間：10-200秒可調
■控制方式：壓差、時間、手動及PLC
■安裝形式：可立式安裝或臥式安裝，多臺并聯可獲得更大流量
三、安裝與連接
1.設備本體安裝
（1）安裝使用時，應注意對控制箱、傳感器及傳動部分的保護，防止損壞。
（2）按照自清洗過濾器本體上的箭頭提示方向連接管道，使水流方向與本體上的箭頭方身一致。FW系列自清洗過濾器有兩種安裝式，采取任何一種安裝形式時，應注意使自動排污閥的出口方向為水平或向下，以保證排污更徹底。
（3）自清洗過濾器應安裝在需要保護的用水設備之前，并盡量靠近用水設備。
（4）在動力系統中，自清洗過濾器應安裝在水泵與用水設備之間，越靠近用水設備越好。當泵與用水設備之前的壓力超過過濾器的極限壓力，自清洗過濾器也可安裝在水泵之前，并盡量靠近水泵。
（5）自動排污閥連接方式分為法蘭和絲扣，排污管不宜過長，最好不要超過10米。
（6）安裝時應考慮便于檢修，自清洗過濾器前后應安裝關斷閥門，且應安裝旁通管道。
（7）自清洗過濾器的規格應與管道或流量相匹配，當一臺單臺過濾器不能滿足系統流量要求時可并聯兩臺或更多，以達到系統過濾要求。
2.注意事項
（1）設備應采用旁通式安裝，以便設備在不停機狀態下檢修與維護。
（2）本設備可根據現場情況采用水平或垂直安裝，設備必須按進出水口方向與管道連接，當垂直安裝時，設備進水口朝上，水平安裝時，排污口朝下。
（3）設備進水口、出水口、排污口均應加裝閥門（排污閥應為快速閥）。
3.電源連接
（1）本設備在出廠時，控制系統與清洗電機、電動排污閥以及差壓控制器之前的電纜已經連接好，在安裝時只需要將控制箱留出的電源線連接好即可。
（2）在連接電源時，請根據功率選擇合適的電源線連接，按以下圖示所標顏色正確接線。
（3）如果設備本體上有電機轉向標識時，請按照電機的轉動方向標識調整電源線的連接順序。
