CNG調壓站工藝簡介
壓縮天然氣調壓站工作原理：將撬車罐內高壓天然氣經過預熱，逐級降壓，并進行安全控制和計量、加臭等工序使氣體壓力達到符合規范要求的壓力向管道輸送。按調壓機制可分為兩級調壓和三級調壓。

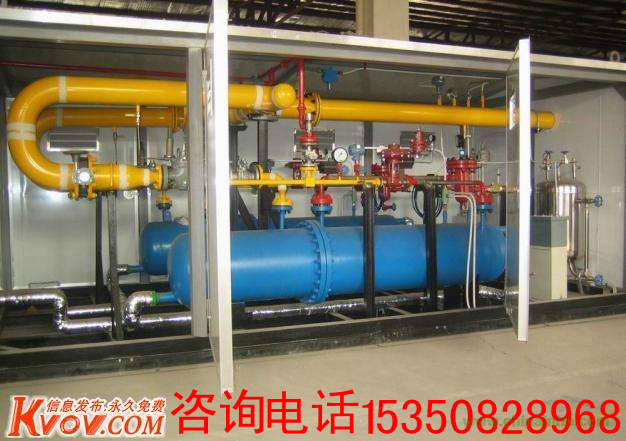

CNG調壓站結構簡介
壓縮天然氣調壓站按照設備與站內的布置和設備的功能分為：
卸車系統（高壓膠管、快裝接頭、高壓閥門）
調壓換熱系統（高壓緊急切斷閥、換熱器、調壓器、放散閥）
流量計量系統（流量計）
控制系統（中央控制臺）
加熱系統（燃?xì)忮仩t、熱水泵等）
首先撬車內的高壓天然氣經過卸車系統進入調壓換熱系統，在調壓換熱系統內經過兩次換熱，兩次或三次調壓進入流量計量和加臭系統，然后進管網。加熱系統提供氣體減壓過程中所需要的熱量，控制系統對整個系統進行監控。
CNG調壓工藝
A、二級調壓工藝：首先用高壓膠管和快裝鏡頭與撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器內對氣體進行加熱，再經過一級調壓器減壓到0.1-0.4MPa，經過二級換熱器加熱和二級調壓器調壓到1.0-4.0MPa，進入流量計進行流量計量，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、水的溫度、關鍵閥門的控制和兩路之間的切換均由中控臺進行連鎖控制。
B、三級調壓工藝：首先用高壓膠管和快裝接頭與撬裝鋼罐車連接，壓縮天然氣通過球閥和高壓切斷閥進入一級換熱器，在一級換熱器內對氣體進行加熱，再經過一級調壓器降壓到3.0-7.5MPa，經過二級換熱器加熱和二級調壓器調壓到1.6-2.5MPa。再經三級調壓到0.1-0.4MPa后進入流量計量，最后對燃?xì)膺M(jìn)行加臭，輸入中壓管網。調壓站內的各級氣體壓力、溫度、流量、睡的溫度、關鍵閥門的控制和兩路之間的切換均由中控臺進行連鎖控制。
CNG調壓站性能參數表
|
規格
|
YG-300
|
YG-500
|
YG-1000
|
YG-2000
|
YG-2000
|
YG-3000
|
YG-4000
|
|
小時最大流量（Nm3/h）
|
300
|
500
|
1000
|
2000
|
2000
|
3000
|
4000
|
|
結構形式
|
一備兩用
|
|
換熱級數
|
兩級換熱
|
|
調壓級數
|
兩級調壓
|
三級調壓
|
|
進水溫度（℃）
|
65-85
|
65-85
|
65-85
|
65-85
|
65-85
|
65-85
|
65-85
|
|
一級換熱回水溫度（℃）
|
60
|
60
|
60
|
60
|
60
|
60
|
60
|
|
二級換熱回水溫度（℃）
|
60
|
60
|
60
|
60
|
60
|
60
|
60
|
|
出口氣體溫度（℃）
|
10-20
|
10-20
|
10-20
|
10-20
|
10-20
|
10-20
|
10-20
|
|
一級調壓后氣體壓力（MPa）
|
1.0-6.0
|
1.0-6.0
|
1.0-6.0
|
2.0-6.0
|
3.0-7.5
|
3.0-7.5
|
3.0-7.5
|
|
二級調壓后氣體壓力（MPa）
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
1.6-2.5
|
1.6-2.5
|
1.6-2.5
|
|
三級調壓后氣體壓力（MPa）
|
-
|
-
|
-
|
-
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
|
出口氣體壓力（MPa）
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
0.1-0.4
|
|
一級放散壓力（MPa）
|
1.3-7.8
|
1.3-7.8
|
2.6-7.8
|
2.6-7.8
|
3.9-9.75
|
3.9-9.75
|
3.9-9.75
|
|
二級放散壓力（MPa）
|
0.13-0.52
|
0.13-0.52
|
0.13-0.52
|
0.13-0.52
|
2.08-3.25
|
2.08-3.25
|
2.08-3.25
|
|
三級放散壓力（MPa）
|
-
|
-
|
-
|
-
|
0.13-0.52
|
0.13-0.52
|
0.13-0.52
|
|
進口口徑
|
DN25
|
DN25
|
DN25
|
DN40
|
DN40
|
DN50
|
DN50
|
|
出口口徑
|
DN50
|
DN80
|
DN80
|
DN100
|
DN100
|
DN150
|
DN150
|
|
外形尺寸（米）q
|
4.5×2×2.3
|
4.5×2×2.3
|
5.5×2×2.3
|
6.5×2×2.3
|
6.5×2×2.3
|
6.5×2×2.6
|
6.5×2×2.6
|
|
重量（噸）
|
2.0
|
2.5
|
2.8
|
3.0
|
3.5
|
4
|
4
|
|
選配鍋爐功率（大卡）
|
2.0萬
|
2.5萬
|
5萬
|
10萬
|
10萬
|
15萬
|
20萬
|
