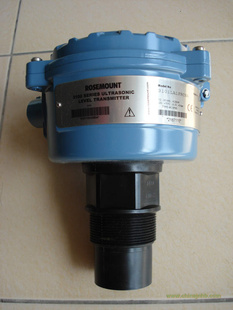

羅斯蒙特3100超聲波液位計是一款回路供電的超聲波變送器，能夠提供可靠而持續的液位測量。
羅斯蒙特3100超聲波液位計具有如下特征：
? 非接觸測量，無活動部件。
? 標準的一體化 LCD 和按鈕，用于現場編程。
? 持續測量液位或測量到表面的距離。體積計算或明渠流量計算，適用于羅斯蒙特3102超聲波液位變送器和羅斯蒙特3105超聲波液位變送器。
? 2 個一體化信號繼電器，適用于羅斯蒙特3102超聲波液位變送器。
? 易于安裝和組態。
? 耐震鋁制外殼和 PVDF 接液件材料。
? 二線制直流回路供電。
羅斯蒙特3100超聲波液位計是一款基于超聲波技術的液位變送器，適用于很多液體應用環境。
測量原理
超聲波脈沖信號從變送器表面發射出來后，被液體表面反射回來。變送器“收聽”這些反射信號并測量發射和接收之間的時間延遲。通過計算這個時間延遲，就可以自動得出到液體表面的距離了。
距離 = 空氣中的聲速 * 一體化溫度傳感器持續測量變送器周圍的空氣溫度，并利用這一數據計算空氣中的聲速，從而自動補償距離（溫度影響）。
3102型和3105型具有遠程溫度傳感器的供貨選項，可進行動態溫度補償。液位距離測量可通過 4-20mA 或 HART 輸出方式來輸出。                            液位測量
用應用儲罐的底部參考進行編程時 - 通常為儲罐底部 - 變送器將計算液體深度（液位）。計算出的液位可通過4-20mA或HART輸出方式來輸出。                體積測量
羅斯蒙特3102超聲波液位計和羅斯蒙特3105超聲波液位計還可以計算儲罐內液體的體積。變送器帶有一個剖面形態庫可供選擇。計算出的體積可通過 4-20mA 或 HART 輸出方式來輸
出。一體化顯示器和按鈕（所有型號）顯示器的中心區域可顯示多達五個字母數字字符。這些字符可以是測量值，也可以是輔助編程的數據。在中心區域的左側（僅限于羅斯蒙特3102超聲波液位變送器和羅斯蒙特3105超聲波液位變送器），有四個箭頭圖標，在任何時刻永遠只有一個箭頭圖標保持閃亮狀態，顯示用戶選擇的功能：
?  D （到表面的距離）
?  L （液位）
?  C （容量 / 體積）
?  F （流量）
在中心區域的右側（僅限于羅斯蒙特3102超聲波液位計），有兩個箭頭圖標，顯示變送器繼電器輸出 RL1 和 RL2 的狀態。當它們閃亮時，表示繼電器觸電關閉。中心區域的下方是測量單位的列表。變送器將只顯示那些適用于所選測量單位的字符。在測量單位的右側是一個回波接收圖標，它由三條弧線組成，持續顯示接收的回波強度（最弱、中等和良好）。
型號簡介
對于范圍為 1 - 26 ft (0.3 - 8 m)、信號輸出為 4-20mA的簡單液位測量或距離測量，宜選擇羅斯蒙特3101超聲波液位變送器。對于范圍為 1 - 36 ft (0.3 - 11 m)  的液位測量或距離測量，宜選擇帶有兩個一體化繼電器的羅斯蒙特3102超聲波液位變送器。它還具有體積和明渠流量計算功能，適用于4-20mA /HART 輸出。對于范圍為 1 - 36 ft (0.3 - 11 m)、應用于危險區域的液位測量或距離測量，宜選擇經過本質安全認證的3105 型變送器。它還具有體積和明渠流量計算功能，適用于 4-20mA / HART 輸出。
外殼
有鋁制外殼供貨，帶有兩個 ?-in NPT 電纜裝置。還有可選的 M20 x 1.5 配管/ 電纜接頭供貨。接液部件由抗腐蝕性的 PVDF 制成。
過程連接件
螺紋連接件
螺紋： 2-in BSPT 或 2-in NPT。
鋁制電子元件外殼?"NPT 配管螺紋2" 安裝螺紋
PVDF 變送器接液部件
電氣連接件
羅斯蒙特3100超聲波液位計要求一個外部電源：                           3101: 12 - 30 Vdc
 3102: 12 - 40 Vdc
 3105: 12 - 40 Vdc，（危險區域內為 12 - 30 Vdc）。
羅斯蒙特3100超聲波液位計將相同的兩條導線用于供電和通信。                3100 系列要求一個外部電源：
?  3101：12 至 30 Vdc
?  3102：12 至 40 Vdc
?  3105： 12 至 40 Vdc  （危險區域內為 30 Vdc）。
測量和計算
3101：液位或到表面的距離。
3102：液位    （或距離）、體積、明渠流量。
3105：液位    （或距離）、體積、明渠流量。
測量量程
3101：1 - 26 ft (0.3 - 8 m)
3102：1 - 36 ft (0.3 - 11 m)
3105：1 - 36 ft (0.3 - 11 m)
羅斯蒙特3101超聲波液位計和羅斯蒙特3102超聲波液位計適用于：
 ?  FM 和 CSA 普通場所安裝。
羅斯蒙特3105超聲波液位計適用于：
 ?  FM 本質安全型、非易燃型安裝。
 ?  CSA 本質安全型、非易燃型安裝。
羅斯蒙特3100超聲波液位變送器為 PlantWeb®（工廠管控網）提供更為便捷的組態、更為低廉的安裝成本、更高的可靠性和更強的設備診斷能力，實現預見性智能，降低運行成本，提高工廠的利用效率。
