一、概述

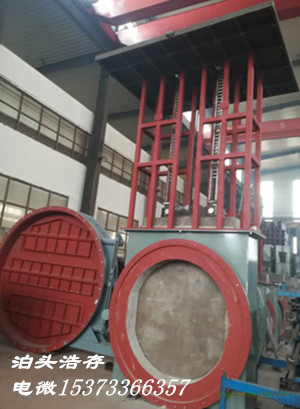

高溫插板閥專用于三次風管管道調節風量的閘板閥，最高溫度在450℃-1100℃，閥板加裝的跟蹤式密封的特殊設計，以及專門采用三次風管準用的澆注料，使設備具有密封性好，耐腐蝕、耐高溫耐沖等特點。我單位在高溫插板閥使用中，經歷了第一代至第三代的設計更新，不斷的結合現場需求，總結經驗，在原有的基礎上更加完善，更加符合現場環境、技術等要求。現在是一款特別成熟的高溫產品。先我單位高溫插板閥、高溫蝶閥及余熱發電鏈?zhǔn)捷斔蜋C(jī) 從設計到制作得到客戶廣泛好評。

二、高溫插板閥的特點

三、1、整個窯系統在正常工作狀態中，氣流不是十分穩定，造成閥板晃動、碰撞。措施：加裝閥板的跟蹤密封；閥板插入時偏離中心線20mm，便于減少閥板內漏及振動；閥板內設有擋風槽，減少磨損，利于密封。

2、減少熱風中有害物質的侵蝕，增加耐溫，抗沖刷。措施：減少金屬在閥表面外露，增加澆注料保護層；選擇了三次風管閥板專用材料超微細高純度莫來石及少量剛玉為主的澆注料。

3、閥板的整體結構設計很重要。閥板的材質及結構：閥板用耐熱鋼焊接成網狀結構；根據金屬與澆注料的熱膨脹系數的不同，確定噴涂材料的厚度，合理安排鈀釘?shù)氖杳芗皾沧⒘媳Ｗo(hù)層的厚度。

三、高溫插板閥驅動牽引裝置的對比

1）、傳統牽引裝置的缺點：

減速機鋼絲繩滾筒或減速機鏈條傳動均為軟連接傳動，關閉時如遇到閥板意外卡住或者管道積灰驅動裝置不能得到反饋，從而繼續動作會導致信號傳輸錯誤、逆向運動、損毀設備等危害。

我公司采用齒輪齒條式牽引裝置

首先，遇到閥板意外卡住時除了閥板自重外又產生大于1.5板重力的推力相當于2.5倍閥板重力推動閥板，使得閥板可以順利關閉。其次，遇到管道積灰嚴重時，閥板關不到位，執行器啟動過力矩保護。設計精確堅固耐用，同時避免傳統牽引裝置所產生的嚴重后果。

2）、驅動裝置：

傳統高溫閥采用減速機+滾筒+位移傳感器的驅動方式，其缺點是

1、傳動牽引為軟連接，無法正確定位閥板位置；

2、位移傳感器多為電阻式，靈敏度低，使用壽命短；

3、只能提供輸出信號，不能雙向控制，操作麻煩。

我公司采用帶制動電機多回轉大扭矩執行器，精準定位閥板位置，輸入輸出4-20mA，可通過中控室控制，操作可控，操作方便。
