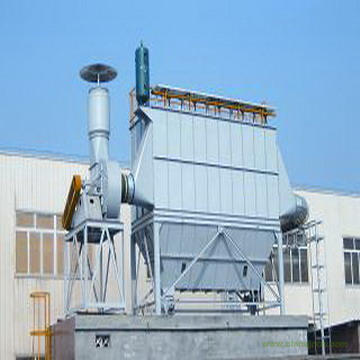

河北天宏環保設備有限公司LFSF-D大型系列采用單室單倉的結構形式，分矩形正壓式和矩形負壓式兩種，共11種規格。除塵器過濾面積為5250~18300㎡，處理風量可達189000~1098000m3/h。

袋式除塵器結構特點

本系列除塵器由箱體、灰斗、管道及閥門、排灰裝置、平臺走梯以及反吹清灰裝置等部分組成。

⑴箱體。包括濾袋室、花板、內走臺、檢修門、濾袋機吊掛裝置等。正壓式除塵器的濾袋室為敞開式結構，各濾袋室之間無隔板隔開，箱體壁板由彩色壓型板組裝而成。

負壓式除塵器濾袋室結構要求嚴密，由鋼板焊接而成。除塵器的花板上設有濾袋鏈接短管，濾袋下端與花板上的連接管用卡箍夾緊；濾袋頂端設有頂蓋，用卡箍夾緊并用鏈條彈簧將頂蓋懸diao于濾袋室上端的橫梁上。

濾袋內室設有框架，避免了濾袋與框架之間的摩ca，可延長濾袋壽命。濾袋的材質有幾種，當用于130℃以下的常溫氣體時，采用“729”或滌綸針刺氈濾袋；當用于130~280℃高溫煙qi時，采用膨化玻璃纖維布或Nomex針刺氈濾料。

⑵灰斗。采用鋼板焊接而成。結構嚴密，灰斗內設有氣流導流板，可使入口粗粒粉塵經撞擊沉降，具有重力沉降粗凈化作用，并可防止氣流直接沖擊濾袋，使氣流均勻地流入各濾袋中去。灰斗下端設有振動器，以免粉塵在灰倉內堆積搭橋。LFSF-Z中型除塵器為統倉形式，采用船形灰斗，故不設振動器，灰斗上設有檢修孔。

⑶管道及閥門。在除塵器上下設有進風管、排氣管、反吹管、入口調節閥等部件。

⑷排灰裝置。在除塵器的灰斗下設鎖氣卸灰閥。LFSF-Z型，灰斗下設螺旋輸灰機，機下設回轉卸灰閥；LFSF-D型（大型），灰斗下設置雙極鎖氣卸灰閥。

⑸反吹清灰裝置。反吹清灰裝置由切換閥、沉降閥、差壓變送器、電控儀表、電磁閥及壓縮空氣管道等組成。

a. 過濾工況  含塵氣體經過下部灰斗上的入口管進入，氣體中的粗顆粒粉塵經氣流緩沖器的撞擊，且由于氣流速度的降低而沉降；細小粉塵隨氣流經過花板下的導流管進入濾袋，經濾袋過濾，塵粒阻留在濾袋內表面，凈化的氣體經箱體上升至各室切換閥出口，由除塵系統風機吸出而排入大氣。

b. 清灰工況  隨著過濾工況的不斷進行，阻留于濾袋內的粉塵不斷增多，氣流通過的阻力也不斷增大。當達到一定阻值時（即濾袋內外壓差達到1470~1962Pa時），由差壓變送器發出信號，通過電控儀表，按預定程序控制電磁閥帶動汽缸動作，使切換閥接通反吹管道，逐室進行反吹清灰。
