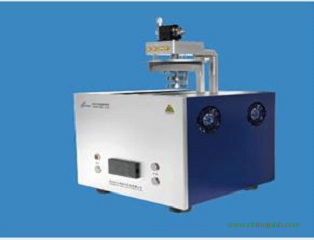

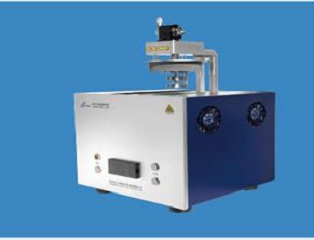

GWJDN-1000型高溫介電測量系統（2019款）

關鍵詞：高溫介電，1000度

GWJDN-1000型高溫介電測量系統（2019款）高溫介電測量系統應用于高溫環境下材料、器件的導電、介電特性測量與分析，通過配置不同的測試設備，完成不同參數的測試。

一、主要用途：

1、測量以下參數隨溫度（T）、頻率、電平（V）、偏壓（Vi）的變化規律：

2、測量電容（C）、電感（L）、電阻（R）、電抗（X）、阻抗（Z）、相位角（￠）、電導（G）、電納（B）、導納（Y）、損耗因子（D）、品質因素（Q）等參數，

3、同時計算獲得反應材料導電、介電性能的復介電常數（εr）和介質損耗（D）參數。

4、可測試低溫環境下材料、器件的介電性能

5、可以根據用戶需求，定制開發居里溫度點Tc、機電耦合系數Kp、機械品質因素Qm及磁導率μ等參數的測量與分析。系統集低溫環境、溫度控制、樣品安裝于一體；具有體積小、操作簡單控溫精度高等特點。

二、主要技術參數：

1、溫度范圍 室溫-1000。C

2、測溫精度 0.1。C

3、升溫速度 1—20。C/min

4、控溫模式 程序控制，提供常溫、變溫、恒溫、升溫、降溫等多種組合方式

5、通訊接口 RS-485

6、溫度范圍 0—600℃，0—800℃，0—1000℃，

7、測試頻率 200Hz—50MHz

8、電極材質 鉑銥合金

9、上電極 直徑1.6mm球頭電極，引線帶同軸屏蔽層

10、下電極 直徑26.8mm平面電極，引線帶同軸屏蔽層

11、保護電極 帶保護電極，消除寄生電容、邊界電容對測試的影響

12、電極干擾屏蔽 電極引線帶同軸屏蔽，樣品平臺帶屏蔽罩

13、夾具升降控制 帶程序和手動控制，可更換夾具的電動升降裝置

14、熱電偶 熱電偶探頭與樣品平臺為同一熱沉，測控溫度與樣品溫度保持一致

15、無電極樣品尺寸 直徑小于40mm，厚度小于8mm

16、帶電極樣品尺寸 直徑小于26mm，厚度小于8mm

17、軟件功能：自動分析數據，可以分類保存，樣品和測量方案結合在一起，生成系統所需的實驗方案，輸出TXT、XLS、BMP等格式文件

18、測量方案 提供靈活、豐富的測試設置功能，包括頻率譜、阻抗譜、介電譜及其組合

19、接口方式：包括Keysight\WayneKerr\Tonghui等多種LCR接口，

20、外形尺寸 L360mm*W370mm*H510mm

21、凈   重    22KG
