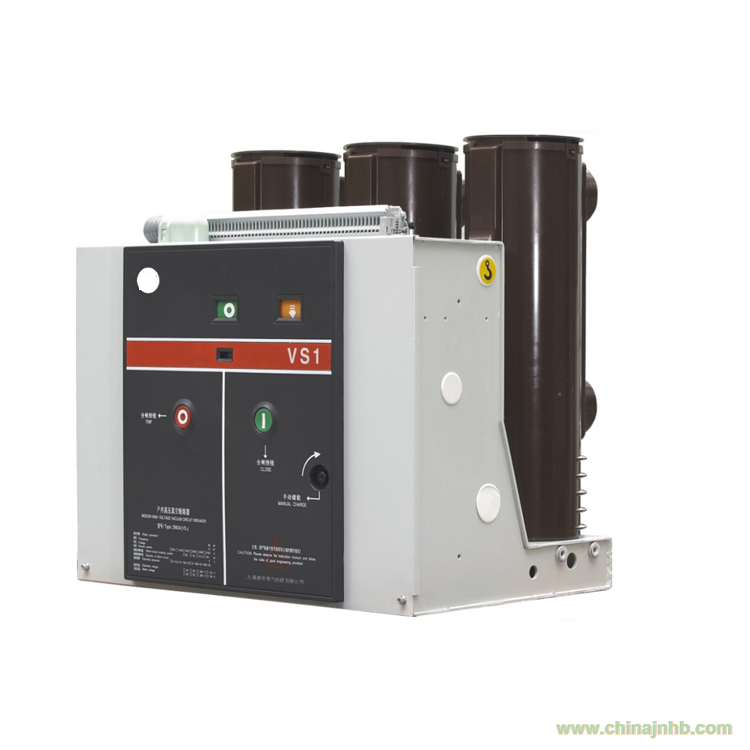

西安立恒光電氣有限公司供應高壓真空斷路器VS1

一、基本信息

1. 產品型號及其含義：

Z N 63A-12/ロ-ロ

Z：真空斷路器   N：戶內安裝型   63A：設計序號   12：額定電壓KV  ロ：額定電流A

ロ:額定短路開斷電流KA

2. 正常使用條件：

A.海拔高度不超過1000m；

B.環境溫度：最高溫度+40℃，最低溫度-15℃（允許在-30℃時儲運）；

C.環境濕度：日平均相對濕度≤95%，月平均相對濕度≤90%，

D.日平均飽和蒸汽壓≤2.2×10ˉ3Mpa ,月平均飽和蒸汽壓≤1.8×10ˉ3Mpa

E.沒有火災，爆炸危險，嚴重污穢，化學腐蝕以及劇烈震動的場所。

    若有特殊使用條件，請在訂貨時和制造商申明、協商。

3. 產品概述：

?ZN63A（VS1） 型戶內交流高壓真空斷路器是三相交流50Hz,額定電壓為7.2-12千優戶內高壓開關設備，作為電網設備，工礦企業動力設備的保護和控制單元。

?斷路器符合我國國家標準GB1984-89《交流高壓斷路器》，JB3855-96《3.6-40.5KV戶內交流高壓真空斷路器》,DL403-91,《10-35KV戶內交流高壓斷路器訂貨技術條件》和相關的IEC標準，并具有可靠的連鎖功能。

?ZN63A（VS1） 型戶內交流高壓真空斷路器可進行頻繁的操作，具有多次開斷和快速重合閘的能力。

?ZN63A（VS1） 型戶內交流高壓真空斷路器采用操動機構與斷路器本體一體式設計，既可人為固定安裝的單元，也可以與盤底車裝配組成手車單元使用。

二、產品結構

  1. 斷路器總體結構

斷路器總體結構采用操動機構和滅弧室前后布置的形式，主導電回路部分為三相落地式結構，真空滅弧室縱向安裝在一個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。這種結構設計大大地減小粉塵在滅弧室表面的聚積，不僅可以防止真空滅弧室受到外部因素的損壞，而且可以確保即使在濕熱及嚴重污穢情況下也可對電壓效應呈現出高阻態。

斷路器出廠時各電流等級均裝有防塵絕緣筒蓋，在實際使用中額定電流1250A及以下等級運行時均可不必去除，額定電流1600A及以上等級運行時必須去除。

2.斷路器操動機構的結構

操動機構是平面布置的彈簧操動機構，具有手動儲能和電動儲能功能，操動機構置于滅弧室前的機構箱內，斷路器的機構箱同時用作操動機構的構架。機構箱被四塊中間隔板分成五個裝配空間，期間分別裝有操動機的儲能部分，傳動部分，脫口部分和緩沖部分，前部設有合，分按鈕，手動儲能操作孔，彈簧儲能狀態指示牌，合分指示牌。這樣，滅弧室和結構前后布置組成一個整體，使兩者更加吻合，減少不必要的中間傳動環節降低了能耗和噪聲，使斷路器的功能更加可靠。

3.滅弧室滅弧原理

ZN63A（VS1）型戶內高壓真空斷路器采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真空度。當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧。同時，由于觸頭的特殊結構，在觸頭間隙中也會產生適當?shù)目v向磁場，促使真空電弧保持為擴散型，并使電弧均勻的分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或凝聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣體強度很快被恢復，從而電弧被熄滅達到分?jǐn)嗟哪康摹Ｓ捎诓捎每v向磁場控制真空電弧，所以本真空斷路器具有強而穩定的開斷電流能力。
