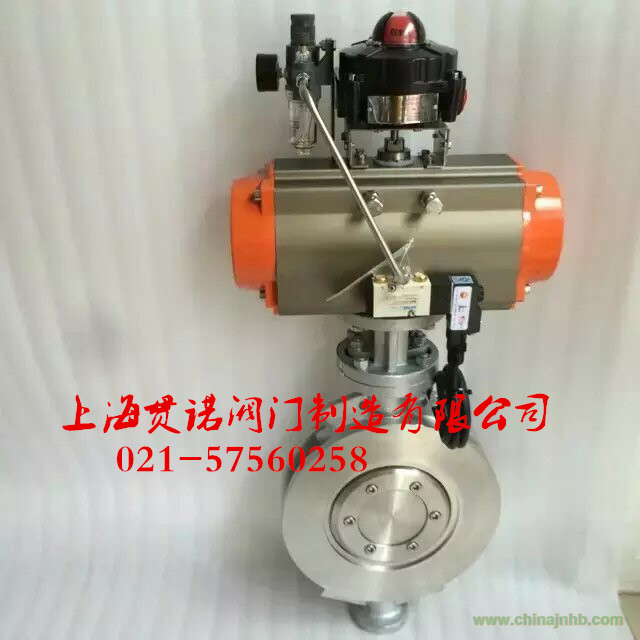

GIQ氣動真空蝶閥產品介紹：

GIQ氣動真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，是目前一種新型的氣動執行器控制的氣動蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門。 適用的工作介質為空氣及非腐蝕性氣體。
GIQ氣動真空蝶閥技術性能
適用范圍(Pa) 105～1.3x10-5

閥門漏率(Pa.L/S) ≤1.3x10-6
介質溫度(℃) -25～+80(密封材料為丁腈橡膠)-30～+150(密封材料為氟橡膠)
氣源壓力(MPa) 0.4～0.6

法蘭標準 JB919
安裝位置 任意
 控制電路 標準出廠：AC220V/50Hz開關型特殊指定：AC110V；DC24V；DC12V等
 信號反饋 標準出廠：帶無源觸點型特殊指定：4～20mA DC調節型
 氣缸可選 標準出廠：雙作用式特殊指定：單作用式(有彈簧返回)可選常開或常閉
GIQ氣動真空蝶閥外形尺寸
    型號通徑(DN) ΦD ΦB H A L W n-ΦC
    GIQ-50B 50 110 90 205 22 164 105 4-Φ9
    GIQ-63B 63 130 110 218 26
    GIQ-80B 80 145 125 248 30 190 124
    GIQ-100B 100 170 145 260 4-Φ12
    GIQ-125B 125 195 175 273 35
    GIQ-150B 150 220 195 332 247 140 8-Φ12
    GIQ-200B 200 275 250 386 40 302 165
    GIQ-250B 250 330 300 466 45 372 198
    GIQ-300B 300 380 350 535 55 432 225 8-Φ14
    GIQ-400B 400 465 465 631 60 518 243 8-Φ18
    注：GIQ-63B法蘭連接為GB/T6070標準
