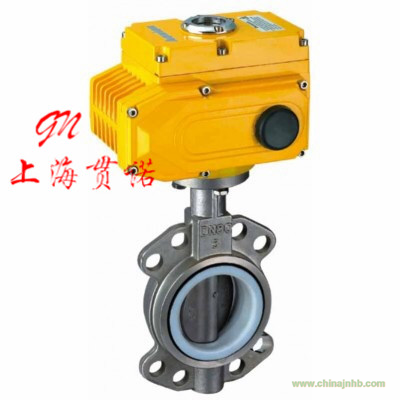

電動襯氟對夾蝶閥D971F-10P\16P特點：小型輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，90o回轉開啟迅速。操作扭矩小，省力輕巧。流量特性趨于直線，調節性能好。啟閉試驗次數多達數萬次，壽命長。達到完全密封，氣體試驗泄漏為零。更換零件材質，配對，可適用多種介質。
電動襯氟對夾蝶閥D971F-10P\16P性能規范：
公稱壓力：PN1.6MPa
公稱通徑：DN50へDN600
適用介質：淡水、污水、海水、鹽水、天然氣、食品、藥品、各種油品。
使用溫度：正常-10oc-+150oc
法蘭標準：符合GB2555-81標準。
密封填料：聚四氯乙烯 PTFE(F4)
使用介質：強酸，強堿，強氧化劑等。
使用溫度：-200~180
電動襯氟對夾蝶閥D971F-10P\16P技術參數及執行標準
|
|
襯塑蝶閥
|
襯膠蝶閥
|
|
連接形式
|
|
“A”型對夾連接
|
“LT”型對夾連接
|
法蘭連接
|
“A”型對夾連接
|
“LT”型對夾連接
|
|
公稱通徑
|
DN40~2000
|
DN40~600
|
DN50~1200
|
DN50~1000
|
DN50~600
|
|
公稱壓力(Mpa)
|
PN1.0、PN1.6
|
|
閥門材料
|
灰鑄鐵、碳鋼、不銹鋼
|
|
襯里材料
|
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
|
橡膠
|
|
適用介質
|
詳見防腐襯里材料
|
淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類
|
|
工作溫度(℃)
|
-15~150℃
|
|
設計制造
|
GB/T12238-1989、Q/ZXD 03-1999、API 609、MSS SP-67
|
|
結構長度
|
GB/T 12221-89
|
|
連接法蘭
|
JB/T 82.1-94、GB/T9113.1-2000
|
|
壓力試驗
|
GB/T 13927-1992
|
|
傳動方式
|
手動、蝸輪蝸桿、氣動、電動
|
