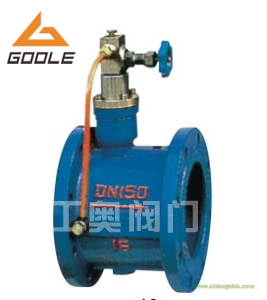

HH49X型消聲緩閉止回閥主要由閥體、兩塊半圓閥瓣、回位彈簧、儲油缸、緩閉小氣缸、針型閥（微量調節閥）組成。靠進口介質的推力作用，將兩塊閥板平穩推開。在此同時，進口的壓力介質周日入儲油缸內活塞的下部，推動活塞，將活塞上部的油通過 針型閥分別太入閥體兩側小油缸尾端，使小氣缸內的活塞桿伸出，當進口介質壓力下降自動關閉。但由于活塞桿處于伸出位置，頂住閥瓣不全部關閉，還剩有20% 左右的面積使介質通過，從而起到了消除水錘的作用，閥瓣被活塞桿項住，活塞后腔的壓力通過針型閥緩慢進入儲油缸，閥瓣逐漸關閉。閥瓣分成先快速后緩慢兩步關閉，達到了既防電機逆轉又起到了消降水錘靜音的作用。

一、HH49X型消聲緩閉止回閥應用領域：

         HH49X型消聲緩閉止回閥產品可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線 的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好節能效果等特點。

二、HH49X型消聲緩閉止回閥主要技術參數：

公稱壓力：1.0～2.5Mpa
適用溫度：0～80℃（如需要，可達200℃）
公稱通徑：40～1600mm
法蘭標準：GB/T 17241.6 GB/T 9113
緩閉時間：3～60秒
試驗標準：GB/T 13927 API598
適用介質：清水、污水、海水

三、HH49X型消聲緩閉止回閥主要技術參數：

一、HH49X型消聲緩閉止回閥體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。

二、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。

三、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。

四、橡膠緩沖，啟閉平穩，無振動，無噪音。

五、比老式止回閥六阻小，有明顯的節能效果

四、HH49X型消聲緩閉止回閥主要技術參數：

五、HH49X型消聲緩閉止回閥規格尺寸：
