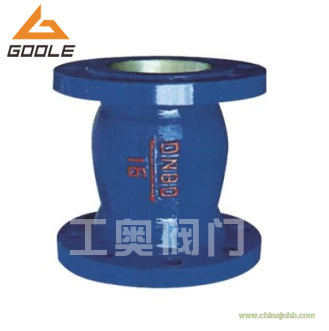

H42X(DRVZ)靜音式止回閥主要由閥體、閥座、導流體、閻瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計壓力損失極小。閥瓣啟閉行程很短停泵時可快速關閉防止巨大的水錘聲具有靜音關閉的特點。該閥主要用于給排水、消防、暖通系統可安裝于水泵出口處以防止倒流及水錘對泵的損害。
一、H42X(DRVZ)靜音式止回閥技術參數：
|
型號
|
DRVZ-10
|
DRVZ-16
|
DRVZ-25Q
|
|
公稱壓力
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
|
公稱通徑
|
DN50-350mm
|
|
最高工作壓力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
密封試驗壓力
|
1.0 MPa
|
1.6 MPa
|
2.5 MPa
|
|
殼體試驗壓力
|
1.5 MPa
|
2.4 MPa
|
3.75 MPa
|
主要
零件
材料
|
閥體、導流體
|
灰鑄鐵
|
球墨鑄鐵
|
|
閥座、軸承、閥瓣、軸
|
鋁青銅或銘不銹鋼
|
|
彈簧
|
不銹鋼
|
二、H42X(DRVZ)靜音回閥規格尺寸：
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
110
|
120
|
150
|
180
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
三、H42X(DRVZ)靜音式止回閥安裝注意事項：
1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、H42X(DRVZ)靜音式止回閥安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、在安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、靜音止回閥本閥門安裝在水平管道上，閥蓋向上。
