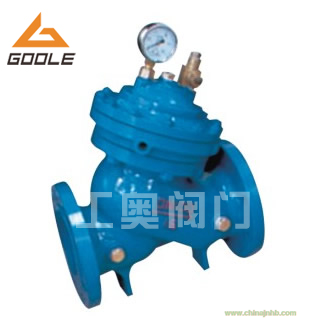

DY30BX緩開快閉止回閥它包括閥體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥 蓋與下閥蓋之間為隔膜腔，隔膜腔內設隔膜，隔膜與中心軸連接，中心軸另一端連接閥門，閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通，水容器與上閥 蓋出水為節流連通，水容器與上閥蓋進水為單向連通。采用雙室驅動裝置，Y型結構。介質在定向運動中具有半直線水流，過流量最大，壓力損失小，啟閉運行平穩、不產生壓力波動等優點。雙室驅動裝置可作為一個整體拆卸，便于檢查，膜片采用尼龍強化橡膠制成，合用壽命長，閥瓣密封件可拆卸，維修更方便
一、DY30BX緩開快閉止回閥運行原理：
緩開快閉止回閥安裝在系統管線上或泵出口端，正常運行中，進口端介質推動大閥盤上移，同時介質通過流量控制器進入中腔，使閥門速度打開，停止運行，出口端介質通過調節閥進入上腔，使驅動裝置下移帶動大、小閥盤向下運動，快速或緩慢關閉閥門，防止介質倒流。
二、DY30BX緩開快閉止回閥材質：
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
|
彈簧0
|
不銹鋼
|
三、使用注意事項：
1、 系統運行前應檢查主閥上導閥、配管、管件是否嚴密完整無損
2、導閥及配管上的控制閥動作是否正常
3、系統運行一段時間后要進行管路維護
DY30BX緩開快閉止回閥安裝示意圖：
