一、產品概述：

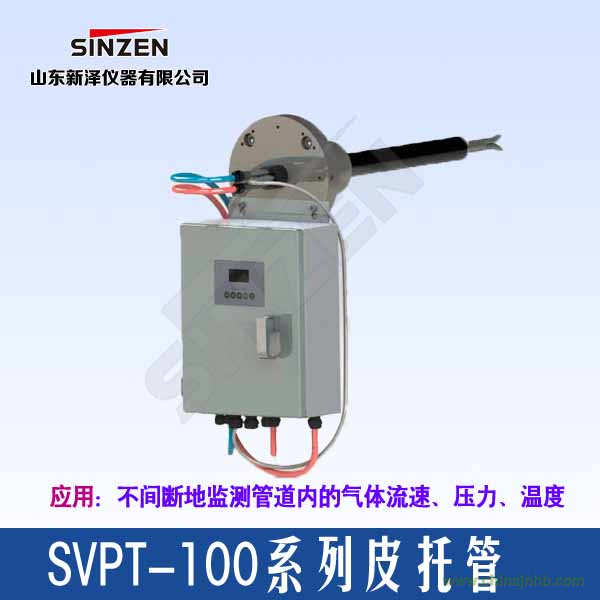

     SVPT-100 型系列流速儀是新一代在線監測儀器，可以在風、雨、雷電、粉塵、高低溫度等惡劣環境下長期連續不間斷地監測管道內的氣體流速、壓力、溫度，是固定污染源煙氣排放連續監測系統（CEMS）中計算污染物排放總量的關鍵參數。

二、原理：

     SVPT-100 流速儀是基于傳統皮托管的差壓測量原理設計的。采用"S"型皮托管檢測頭，測量時 將皮托管探頭插入管道中，并使探頭中心軸線處于過流斷面中心且與流線方向一致，探頭全壓測孔正 對來流，靜壓測孔背對來流，分別將全壓靜壓傳遞給傳感器，傳感器測得差壓值即動壓。此動壓值與 煙氣流速有關，流速大則動壓大，無流速時動壓為零。從而根據計算公式由動壓、煙氣氣體常數、煙 氣溫度、皮托管修正系數等計算出流速數值。其中皮托管修正系數由風洞試驗測量得出。

SVPT-100 流速儀構成原理圖如下：

三、特點：

     在煙氣流速測量方法中，皮托管流速儀是一種經典的測量方法，由于S形皮托管測壓孔開口較大，不易堵塞，易于高壓氣體吹掃，因而用于連續測量效果較好。

● 主機氣路采用專利技術實現閥組、傳感器無軟管連接，避免軟管老化破裂導致的漏氣等故障；結構更緊湊、體積小便于現場安裝與維護。

● 同時檢測管道內動壓、靜壓、溫度、大氣壓，實時溫壓補償算法使流速測量更精準。

● 獨有吹掃氣源壓力檢測功能；同時支持手動反吹和自動反吹。

● 同時支持手動零點校準和自動零點校準。

● 獨有皮托管堵塞程度提示、供電電壓異常、傳感器故障、反吹壓力不足提示。

● 具備顯示功能，可實時顯示各項測試數據、故障提示，方便現場調試與檢修。

四、規格參數

五、選型指南

● 皮托管流速儀受測量環境影響較小，采用防腐材質可長期穩定工作，性價比高，用于各種鍋爐、窯爐煙道及礦井排風管道氣流速度在線監測。

● 用皮托管只能測得管道斷面上某一點的流速，由于斷面流量分布不均勻，因此盡可能選擇管道中心位置或距離內煙道壁大于1米位置，據此確定皮托管長度；也可在斷面上多測幾點求取平均值；或者采用速度場系數來進行修正。

● 常規皮托管流速儀用于測量流速2米/秒以上氣體。對于流速特別低的氣體，需要選用低量程型號。

● SVPT-100流速儀長期工作的關鍵是皮托管材質與工況匹配。對于測量高粉塵高流速的煙氣，如脫硝后監測點，應選用耐磨型皮托管材質；而對于含SO2、NOx、高濕度、高溫的高腐蝕性煙氣，如垃圾焚燒廠，則應該選用耐腐蝕皮托管材質。

● 長期在線監測容易因污染物附著而堵塞皮托管，應配備吹掃裝置（高壓氣泵或潔凈儀表氣）定時吹掃。如果氣源含油含水，則還應配置油水分離器，確保氣源潔凈。

● 測量時，探頭中心軸線處于過流斷面中心且與流線方向一致，探頭全壓測孔正對來流，靜壓測孔背對來流。測量點插入孔應避免漏風，可防止該斷面上氣流干擾。
