河北天宏環保設備有限公司給您舉個例子為您解析一下把靜電除塵器改造為靜電濾袋除塵器的優點與效果：

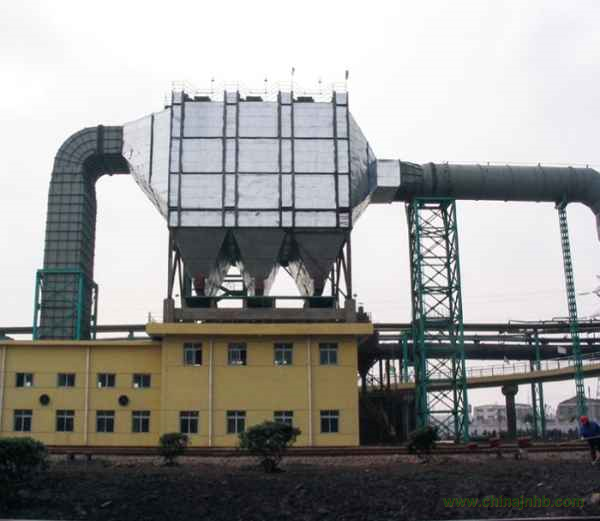

有一臺用于水泥窯的70㎡三電場靜電除塵器處理風量為180000m3/h。由于種種原因，使用效果不甚理想，根據靜電過濾復合工作的原理，把它改造成靜電濾袋除塵器，即保留第yi電場，把二、三電場改為袋式除塵，改造后使用情況很好，能滿足極為嚴格的環保要求。

㈠除塵器的改造

 除塵器是在保持原殼體不變的情況下進行改造，包括保留di一電場和進、出氣喇叭口，氣體分布板、下灰斗、排灰拉鏈機等。

煙氣從除塵器進氣喇叭口引入，經兩層氣流分布板，使氣流沿電場斷面分布均勻并進入電場，煙氣中的粉塵約有80%~90%被電場收集下來，煙氣由水平流動折向電場下部，然后從下向上運動，通過6個除塵室。含塵煙氣通過濾袋外表面，粉塵被阻留在濾袋的外部，干凈氣體從濾袋的內腔流出，進入上部凈化室，然后匯入排風管排出。

除塵器的氣路設計至關重要，它的正確是否關系到設備的阻力大小，即關系到設備運行時的電耗大小。

㈠ 靜電除塵部分的技術性能參數

⑴電場斷面：70㎡，極板高度為9m，通道數為19個。

⑵同極間距：400mm，電場長度為4m。

⑶極板形式：C形，電暈線形式為R-S線。

⑷兩極清灰均采用側部饒臂捶打。

⑸配電電源：GGAJ0.6A、72kV。

⑹電場風速：0.95m/s，收塵極板投影面積為138㎡。

㈡ 濾袋除塵部分的結構性能

⑴室數：6

濾袋：規格φ 160mm×6500mm，數量1248條。

材質：GORE-TEX薄膜，PTFE處理玻璃纖維織物濾料，重量為570g/㎡。

⑵脈沖閥：規格為GOYEN淹沒閥，數量為78個。

⑶離線閥為6個。

⑷總過濾面積：4077㎡。

⑸過濾風速：在線時為0.98m/min，離線時為1.13~1.23m/min。

⑹壓縮空氣機：2臺

㈢ 風機改造參數

靜電除塵器改造為“電-袋”除塵器后，由于濾袋阻力較電收塵高，所以原有風機的風壓需提高。為滿足增產的需要，風機風量也有所提高。

原風機型號為Y4-73-20D，風量為1806050m3/h，風壓為998Pa，轉數為580r/min，電機功率為98kW。改造后的電機轉數為960r/min，電機功率為460kw，風壓、風量相應提高。

㈣ 除塵效果

除塵器的靜電部分的電場操作壓力穩定為50~55kW，濾袋除塵部分的清灰壓力0.24MPa，脈沖寬度0.1~0.2s可調，脈沖間隔時間為5~30s，清灰周期暫定為14min。經測定，煙囪排放濃度（標準狀態）均低于30mg/m3，達到了預期效果。
