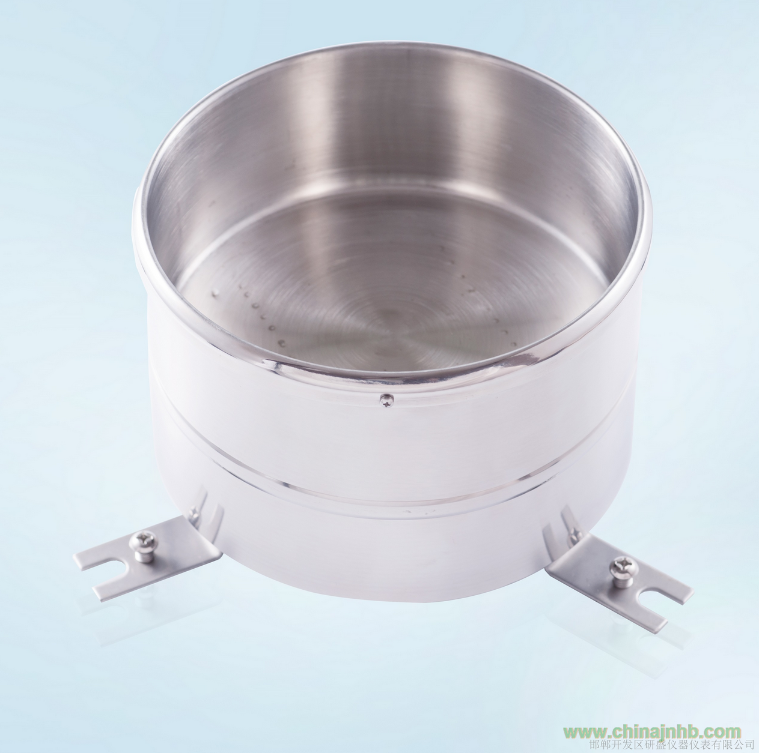

RY-CZF型蒸發傳感器

1.概述

RY-CZF/S型蒸發傳感器是用于農業物聯網、水文氣象領域對水面蒸發量的簡易測量儀器。原理上是通過高精稱重方法配合算法計算得知，此方法性價比高，可用于水文、氣象上對水面蒸發量的簡易測量。

2.技術參數

.口   徑： 200mm

.精   度： 1％

.測量范圍：0～80mm

.供電方式：DC12V

.環境溫度：-40℃～80℃

.信號輸出：4～20mA

3.功能及特點：

.性價比高；

.性能穩定，線性度好

.安裝方便，操作簡單

.不銹鋼材質，不起銹，保證傳感器使用壽命

.結構設計合理，外觀質量佳

3.安裝方式

蒸發傳感器設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底座用水泥固定好，觀測前注入80mm清水即可測量。

4.供電及通訊端接線方式

 紅線：供電正                黑線：供電負

 黃線：4-20mA信號輸出

5、計算方法：

蒸發傳感器的計算：

傳感器使用時需要每日20時手動給蒸發量傳感器加水到80mm，約2500g清水。氣象觀測中每日20時得出一天的蒸發量。

標準公式：蒸發量=前一日水面高度+降水量(以雨量器觀測值為準)-測量時水面高度-溢流量。

RY-CZF/S蒸發量傳感器設計輸出4~20mA，對應水位0mm-80mm；高水位刻度(水位80mm)輸出20mA ；低水位刻度水位0mm輸出4mA。為保證測量準確性，使用時，每日20時手動給蒸發量傳感器加水至80mm高度，這時傳感器輸出20mA，對應水位80mm，即原量；經過24小時蒸發后剩余的水位為余量。

公式：每日蒸發量=原量（原量80mm）-余量（當日20時剩余的水位高度）

每小時蒸發量的計算：每小時蒸發量=原量（前1小時的水位高度）-余量（剩余的水位高度）

瞬時蒸發量的計算：瞬時蒸發量（根據查詢上報的間隔，如15分鐘）=原量（前次查詢的水位高度）-余量（本次剩余的水位高度）

當有降雨時，降雨量不參與計算，輸出值只做參考，這時蒸發量無意義。
