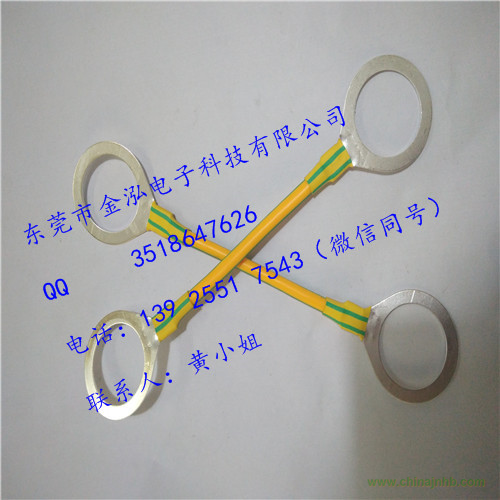

東莞市金泓電子科技有限公司 接地方式的分類

根據中性線與保護線是否合并的情況，TN系統又分為TN-C、TN－S及TN－C－S系統。 TN－C系統：保護線與中性線合并為PEN線。 TN-S系統：保護線與中性線分開。 TN-C－S系統：在靠近電源側一段的保護線和中性線合并為PEN線，從某點以后分為保護線和中性線。

    電阻要求

高壓接地線分類：接線鼻之間測量直流電阻，對于16mm2 ，25mm2，35mm2，  50mm2，70mm2，95mm2，120mm2的各種截面，平均每米的電阻值應分別小于1.24mΩ， 0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ

高壓短路接地線對地電阻要求決定了接地線的品質，一般按照電力行業DL-T879-2004技術規定要求每個截面積的接地線對地電阻不的大于下列數值：

高壓接地線按照使用環境可以分為：室內母排型接地線（JDX-NL）和室外線路型接地線（JDX-WS）。 （2）高壓接地線按照電壓等級可分為：10KV接地線，35KV高壓接地線，110KV接地線，220KV

    技術參數

   110KV高壓接地線 標稱截面：35mm2 總根數：1136 平均直徑：0.2mm 計算截面：（mm2）：35.67 絕緣桿部分長度：1360 mm 握手部分長度：700 mm 金屬接頭部分長度：140 mm 節數：2 桿徑：30mm 總長（不包括線夾）：2200 mm^[2]

   10KV高壓接地線 絕緣桿部分長度：700 mm 握手部分長度：300 mm 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm 總長（不包括線夾）：1050 mm

35KV接地線 標稱截面：25mm2 總根數：810 平均直徑：0.2mm 計算截面：（mm2）：25.43 金屬接頭部分長度：50 mm 節數：1 桿徑：30mm
